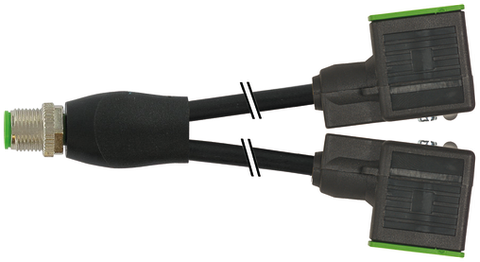

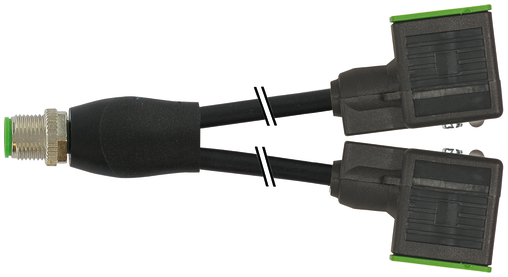

Đầu nối chữ Y Murrelektronik M12 male/MSUD valve plug A-18mm
Bộ chia tín hiệu dạng chữ Y gồm một đầu M12 male A-coded và hai đầu ra là đầu cắm van điện từ MSUD Form A (18 mm), thích hợp cho kết nối đồng thời hai van điện từ từ một nguồn tín hiệu.
Cáp sử dụng loại PUR chịu uốn, kéo rê (drag chain), đạt chuẩn UL/CSA, đảm bảo độ bền và hiệu suất cao trong môi trường công nghiệp.
Mã sản phẩm: 7000-42401-6360100
Model: MSAYHL0-KL3_636_1.0-KL3_636_1.0
Khối lượng: 0.193 kg
Xuất xứ: Cộng hòa Séc (CZ)
Thông số của đầu nối
Side 1 | Side 2 | Side 3 | |
Dạng cấu trúc chuẩn dòng sản phẩm | MSUD CI | MSUD CI | M12 |
Số cực | 4 | 4 | 4 |
Mã hóa | A | - | A |
Gender | male | - | male |
Phương pháp lắp đặt | cắm, siết ren | cắm, siết ren | cắm, siết ren |
Thread | M12 x 1 |
M12 x 1 | M3 |
Mô-men siết | 0,4 Nm | 0,4 Nm |
0.6 Nm
|
Kích thước đối với cờ lê | SW13 | - | SW13 |
Hướng thoát cáp | Thẳng | - | Thẳng |
Vật liệu | PBT | PBT | PUR |
Vật liệu tiếp điểm | hợp kim đồng | - | - |
Mạ tiếp điểm | mạ bạc | mạ bạc | mạ vàng |
Thông số dữ liệu
Điện áp hoạt động AC |
Định mức: 24V Tối thiểu: 19,2 V Tối đa: 28,8 V |
Điện áp hoạt động DC |
Định mức: 24V Tối thiểu: 18 V Tối đa: 30V |
Dòng điện hoạt động tối đa trên mỗi tiếp điểm | 4A |
Điện áp đỉnh ngắt tối đa | 55 V |
Dòng tiêu thụ tối đa | 15 mA |
Cấp độ bảo vệ (EN IEC 60529) | IP67 |
Điều kiện bổ sung về cấp độ bảo vệ | khi đã cắm và siết chặt |
Mức độ ô nhiễm | 3 |
Bộ triệt nhiễu bổ sung | Diode, Z-Diode |
Điện áp xung định mức | 0,8 kV |
Nhóm vật liệu (IEC 60664-1) | I |
Vật liệu khóa | Hợp kim kẽm đúc |
Lớp phủ khóa | Mạ niken |
Vật liệu gioăng | PUR |
Nhiệt độ hoạt động | -25 °C đến 85 °C |
Điều kiện bổ sung về dải nhiệt độ | tùy thuộc vào chất lượng cáp |
Lưu ý quan trọng về lắp đặt
Về bán kính uốn: Cần tuân thủ bán kính uốn cho phép khi đi dây cáp, vì cấp độ bảo vệ IP có thể bị ảnh hưởng bởi lực uốn quá mức.
Về giảm lực căng: Bảo vệ các đầu nối khỏi tải trọng cơ học bằng các biện pháp phù hợp, ví dụ như sử dụng dây rút cáp.
