ĐẦU NỐI NHANH FESTO

Đầu nối nhanh Festo là gì?

Đầu nối nhanh Festo (Push-in fitting) là loại đầu nối cho phép cắm trực tiếp ống khí vào đầu nối mà không cần sử dụng dụng cụ siết để cố định ống.

Cấu tạo cơ bản thường gồm:

• Thân đầu nối.
• Ren kết nối thiết bị.
• Vòng kẹp giữ ống.
• Gioăng làm kín.
• Cơ cấu tháo ống.

Khi đưa ống khí vào đầu nối, cơ cấu kẹp bên trong giữ chặt ống và gioăng tạo kín quanh bề mặt ống.

Để tháo, người dùng nhấn vòng nhả rồi kéo ống ra.

Nguyên lý đơn giản:

Cắm ống → Cơ cấu kẹp giữ ống → Gioăng làm kín → Hệ thống khí nén hoạt động

Các loại đầu nối nhanh Festo phổ biến

Festo có nhiều kiểu đầu nối để đáp ứng các cách bố trí đường ống khác nhau.

1. Đầu nối đẩy nhanh tiêu chuẩn – QS Series

QS Series là nhóm đầu nối Push-in phổ biến của Festo, cho phép kết nối ống nhanh chóng bằng cách cắm trực tiếp ống vào đầu nối.

• QS (Straight): Đầu nối thẳng, sử dụng để kết nối ống theo phương thẳng và phù hợp với các đường khí nén thông dụng.
• QSL: Đầu nối góc 90° dạng chữ L, giúp chuyển hướng đường ống và tối ưu không gian lắp đặt.

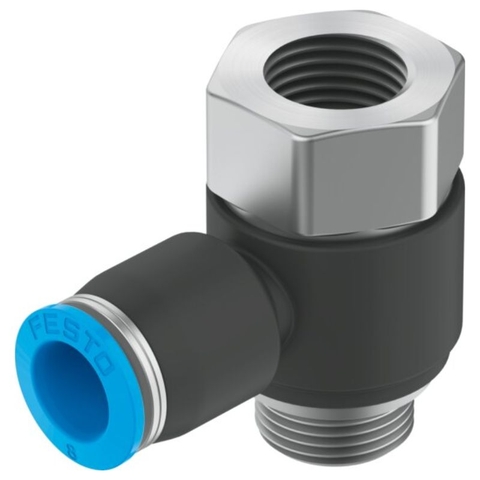

• QST/ QSY: Đầu nối dạng chữ T hoặc chữ Y, dùng để phân chia đường khí thành nhiều nhánh.
• QSK/ QSV:Các phiên bản có chức năng hỗ trợ khóa hoặc kiểm soát dòng khí khi ngắt kết nối, phù hợp với những ứng dụng cần tăng tính an toàn và thuận tiện khi bảo trì.

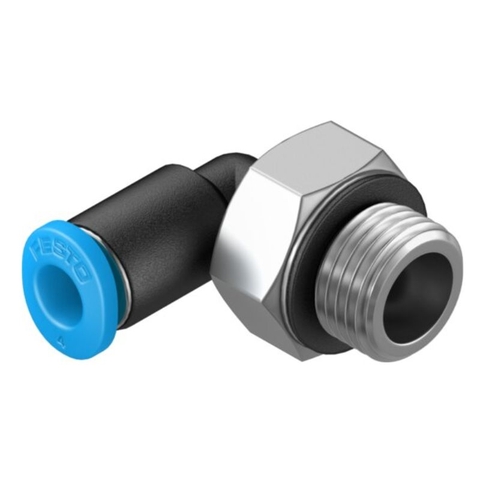

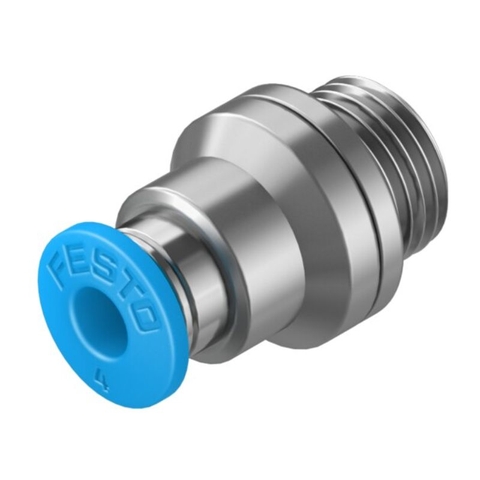

Model tiêu biểu: Festo QSML-G1/8-4 - 186268, Festo QS-G1/8-4-I - 186106,

2. Đầu nối kim loại, chống ăn mòn – NPQH / NPQM

Nhóm NPQH và NPQM phù hợp với các ứng dụng yêu cầu đầu nối có độ bền cơ học cao và khả năng làm việc trong môi trường công nghiệp.

• NPQH: Đầu nối sử dụng vật liệu kim loại với bề mặt mạ niken, phù hợp với các ứng dụng yêu cầu khả năng chịu nhiệt, chịu áp suất và độ bền cao.
• NPQM: Dòng đầu nối kim loại hướng đến giải pháp kinh tế, có kết cấu chắc chắn và phù hợp với nhiều ứng dụng khí nén công nghiệp thông thường.

3. Đầu nối có đai ốc kẹp và kiểu ren truyền thống – CK/ PK Series

Bên cạnh fitting Push-in, Festo còn cung cấp các kiểu đầu nối sử dụng cơ cấu kẹp hoặc kết nối truyền thống.

• CK: Đầu nối dạng xuyên vách có cơ cấu đai ốc kẹp, giúp cố định ống chắc chắn và phù hợp với các vị trí cần đưa đường ống xuyên qua panel hoặc vách tủ.

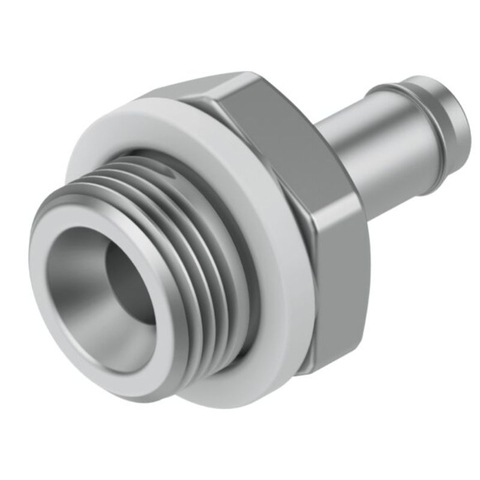

• PK: Đầu nối dạng gai kết hợp đai ốc chụp, thường được sử dụng với các loại ống mềm có kích thước nhỏ.

4. Khớp nối nhanh tự khóa – Quick Coupling

Khớp nối nhanh Festo gồm socket và plug, được thiết kế để kết nối và ngắt đường khí nhanh chóng. Một số dòng hỗ trợ thao tác bằng một tay (one-hand coupling), giúp thuận tiện khi cần thường xuyên tháo lắp dụng cụ hoặc thiết bị khí nén.

Cơ cấu tự khóa giúp giữ kết nối ổn định sau khi ghép và tăng tính an toàn trong quá trình sử dụng. Nhóm sản phẩm này phù hợp cho dụng cụ cầm tay, thiết bị thí nghiệm và các hệ thống cần kết nối/ngắt khí thường xuyên.

Cách chọn đầu nối nhanh Festo tối ưu

Đây là yếu tố rất quan trọng khi lựa chọn phụ kiện khí nén:

1. Xác định đường kính ngoài (OD) và loại ống khí sử dụng

Festo quy ước kích thước đầu cắm theo đường kính ngoài (Outer Diameter - OD) của ống, không phải đường kính trong (ID):

Kích thước tiêu chuẩn: 2, 3, 4, 6, 8, 10, 12, 14, 16 mm.

Chất liệu ống tương thích:

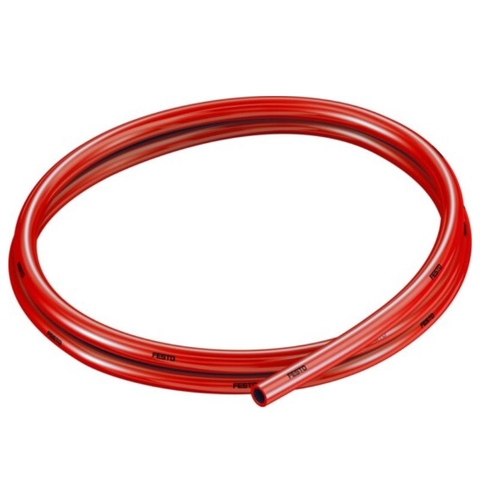

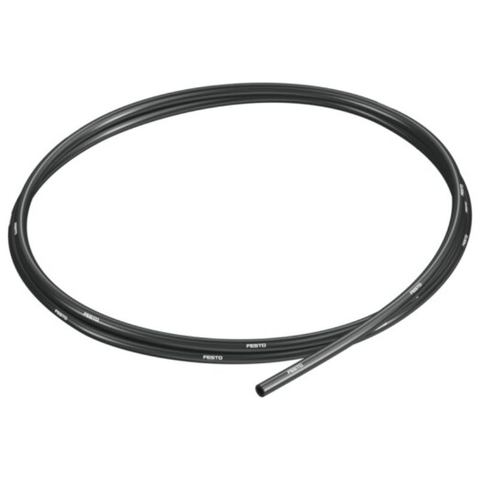

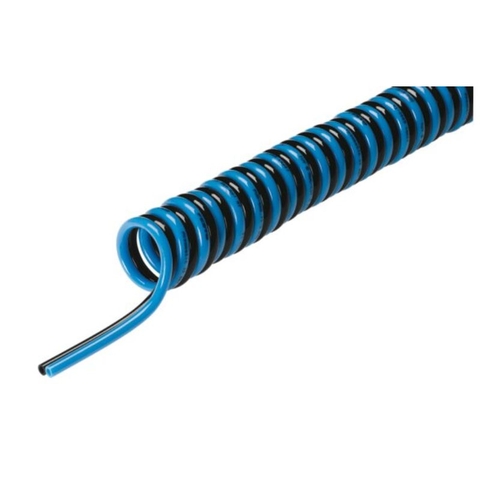

• Ống PUN / PUN-H (Polyurethane): Dẻo, chống gập, dùng cho hầu hết ứng dụng tự động hóa thông thường.
• Ống PAN (Polyamide): Chịu áp suất và nhiệt độ cao hơn.
• Ống PEN (Polyethylene): Chống mài mòn, kháng hóa chất cơ bản.
• Ống PFAN / PTFEN (Teflon): Chịu nhiệt cực cao và kháng hóa chất mạnh.

2. Xác định kích thước ren

Các loại ren thường gặp trong phụ kiện khí nén có thể gồm:

• Ren hệ Mét (M-thread): Thường gặp kích thước nhỏ như M3, M5, M7 (đi kèm gioăng làm kín làm phẳng bề mặt).
• Ren G (BSPP - Ren song song/ren thẳng): Các chuẩn phổ biến G1/8, G1/4, G3/8, G1/2. Loại này sử dụng vòng đệm kín (sealing ring) hoặc gioăng cao su định hình ở chân ren.
• Ren R (BSPT - Ren côn): Các chuẩn R1/8, R1/4, R3/8, R1/2. Thường có sẵn lớp keo làm kín (PTFE coating) phủ trên ren.

Ví dụ:

G1/4 ≠ M1/4.Hai loại ren này không nên được xem là có thể thay thế trực tiếp cho nhau.

3. Chọn hình dạng đầu nối

Tùy cách bố trí:

• Thẳng: khi đường ống đi thẳng.
• Góc 90°: khi cần đổi hướng.
• Chữ T: khi cần chia nhánh.
• Chữ Y: khi cần phân nhánh theo hướng Y.
• Vách ngăn: khi cần đưa ống xuyên qua panel hoặc vách.

4. Kiểm tra môi trường làm việc

Cần xem xét:

• Áp suất khí.
• Nhiệt độ.
• Loại môi chất.
• Độ ẩm.
• Dầu và hóa chất.
• Điều kiện rung động.

Không nên sử dụng đầu nối vượt quá giới hạn kỹ thuật do nhà sản xuất quy định.

Lưu ý kỹ thuật khi lắp đặt đầu nối nhanh

Để đảm bảo kết nối ổn định, nên thực hiện đúng quy trình:

Cắt ống → Làm sạch → Kiểm tra đầu ống → Cắm thẳng vào fitting → Kiểm tra độ giữ → Cấp khí → Kiểm tra rò rỉ

Một số nguyên tắc quan trọng:

• Cắt ống vuông, không cắt xéo.
• Không sử dụng ống bị nứt hoặc biến dạng.
• Không làm xước bề mặt ống.
• Không xoắn hoặc kéo căng ống ngay tại đầu nối.
• Chọn đúng chuẩn ren.
• Không vượt quá thông số làm việc của fitting.
• Xả áp trước khi tháo ống.

So sánh đầu nối Festo với đầu nối khí nén thông thường

Điểm mạnh của đầu nối Push-in nằm ở tốc độ lắp đặt và khả năng bảo trì, đặc biệt trong các máy có số lượng đường ống khí lớn.
