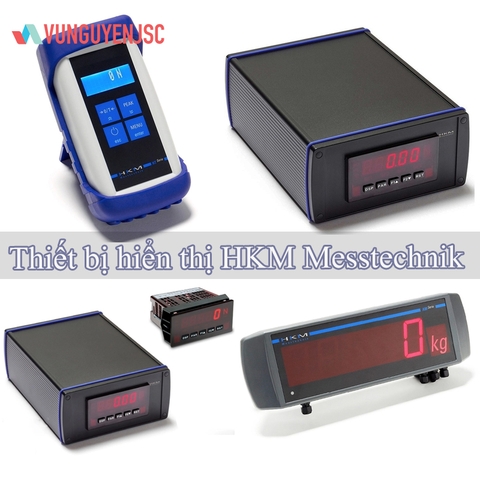

THIẾT BỊ HIỂN THỊ HKM MESSTECHNIK

Thiết bị hiển thị HKM Messtechnik là nhóm thiết bị dùng để hiển thị trực tiếp giá trị lực, tải trọng và các đại lượng đo từ cảm biến trong hệ thống đo lường. Danh mục gồm Handterminal HT 6.0, bộ hiển thị PAX-S/PAX-P và bộ hiển thị lớn AM 1.x, phù hợp cho hệ thống đo lực, cân, giám sát tải và các ứng dụng công nghiệp.

Tại Việt Nam, Công ty Vũ Nguyên cung cấp thiết bị hiển thị HKM, hỗ trợ lựa chọn cấu hình theo loại cảm biến, tín hiệu đầu vào và yêu cầu hiển thị của từng hệ thống.

Xếp theo:

Thiết bị hiển thị HKM Messtechnik là gì?

Thiết bị hiển thị HKM (HKM Display Units / Digital Indicators) là các bộ chỉ thị điện tử dùng để tiếp nhận, khuếch đại, chuyển đổi A/D (Analog-to-Digital) và số hóa tín hiệu từ các cảm biến lực, cảm biến mô-men xoắn, cảm biến áp suất hoặc dải đo biến dạng (DMS/strain gauges).

Khác với các đồng hồ hiển thị thông thường trên thị trường, bộ hiển thị của HKM Messtechnik được hiệu chuẩn xuất xưởng nghiêm ngặt tại Đức theo các đơn vị kỹ thuật tiêu chuẩn: N, kN, g, kg, t hoặc lb.

Thiết bị tích hợp sẵn các thuật toán lọc nhiễu số, trừ bì (Tare), lấy giá trị đỉnh (Peak Hold theo chiều kéo/nén) và cảnh báo ngưỡng bảo vệ quá tải.

Các dòng thiết bị hiển thị HKM Messtechnik phổ biến

Dòng sản phẩm	Chức năng chính	Ứng dụng tiêu biểu
HT 6.0	Thiết bị hiển thị cầm tay	Đo lực di động, cân, kiểm tra tại hiện trường
PAX-S	Hiển thị tín hiệu cầu DMS	Đo lực, load cell, giám sát quá trình
PAX-P	Hiển thị tín hiệu dòng/điện áp	Đo lực và giám sát tín hiệu analog
AM 1.x	Bộ hiển thị lớn	Cân, đo lực, giám sát tải, hiển thị từ xa

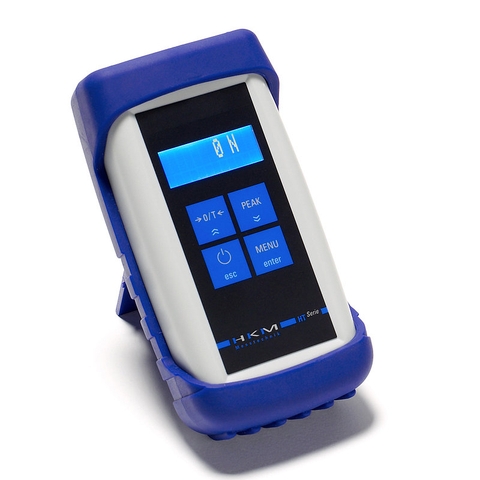

1. Bộ hiển thị cầm tay HKM HT 6.0

Bộ hiển thị HKM HT 6.0 là thiết bị hiển thị di động dùng để kết nối trực tiếp với cảm biến DMS như cảm biến lực, load cell hoặc cảm biến áp suất. Thiết bị phù hợp khi cần đọc giá trị đo trực tiếp tại hiện trường thay vì lắp đặt một bộ hiển thị cố định.

HKM HT 6.0 đặc biệt phù hợp với các thiết bị đo lực di động và cân kéo của HKM.

2. Bộ hiển thị công nghiệp HKM PAX

HKM PAX là dòng bộ hiển thị số công nghiệp dành cho việc hiển thị giá trị đo từ cảm biến lực, load cell và các cảm biến khác. HKM cung cấp PAX dưới dạng lắp tủ điện hoặc vỏ để bàn, tùy cấu hình.

Dòng PAX được chia thành hai cấu hình chính:

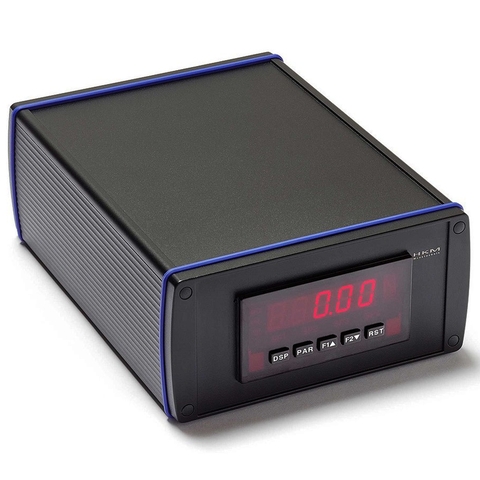

PAX-S: Bộ hiển thị tín hiệu cầu DMS

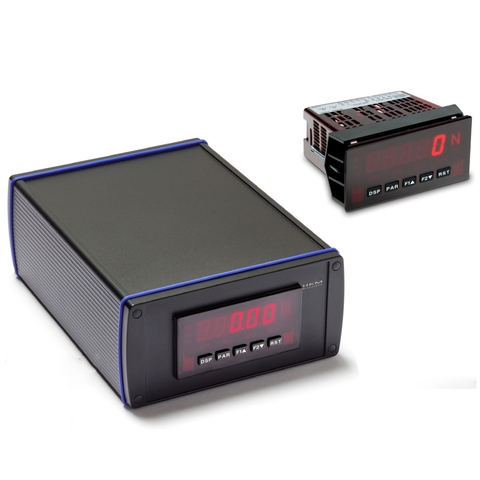

PAX-P: Bộ hiển thị tín hiệu analog

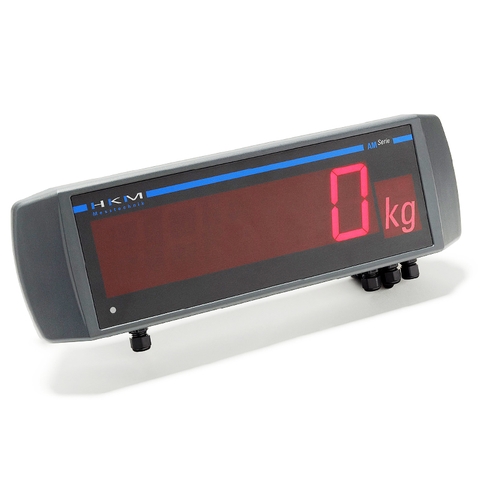

3. Bộ hiển thị lớn HKM AM 1.x

HKM AM 1.x là dòng bộ hiển thị lớn được thiết kế để người vận hành có thể đọc giá trị đo từ khoảng cách xa. Theo tài liệu kỹ thuật HKM, màn hình sử dụng chữ số cao 57 mm, phù hợp cho các ứng dụng đo lực và cân cần khả năng quan sát trực quan.

So sánh các dòng thiết bị hiển thị HKM

Tiêu chí kỹ thuật	HKM HT 6.0 (Cầm tay)	HKM PAX-S (Gắn tủ / Để bàn)	HKM PAX-P (Gắn tủ / Để bàn)	HKM AM 1.x (Màn hình lớn)
Dạng thiết bị	Thiết bị cầm tay di động (Hand-held Terminal)	Bộ hiển thị số chuẩn công nghiệp (Panel/Desktop)	Bộ hiển thị số chuẩn công nghiệp (Panel/Desktop)	Bảng hiển thị số tầm nhìn xa (Large Display Unit)
Kiểu lắp đặt	Cầm tay hiện trường	Gắn mặt tủ điện (96 x 48 mm) hoặc hộp để bàn	Gắn mặt tủ điện (96 x 48 mm) hoặc hộp để bàn	Treo tường, giá đỡ phân xưởng hoặc gắn dầm cẩu
Tín hiệu ngõ vào (Input)	Trực tiếp từ cầu Strain gauge (±2 mV/V)	Trực tiếp từ cầu Strain gauge (±20 mV, ±200 mV)	Tín hiệu Analog tiêu chuẩn: 0–20 mA, 4–20 mA, 0–10 VDC	Đa dạng: Cầu đo Load cell, Analog (4–20 mA) hoặc truyền thông RS485
Số kênh đo tiếp nhận	1 kênh	1 kênh	1 kênh	1 đến 4 kênh cảm biến lực độc lập (hoặc gộp tổng)
Nguồn kích từ (Excitation)	Tích hợp từ nguồn pin cấp cho cầu đo	Tích hợp nguồn cấp ổn định cho cầu Load cell	Tích hợp nguồn 24 VDC (tối đa 50 mA)	Tích hợp nguồn cấp cho cụm Load cell
Màn hình hiển thị	LCD 2 dòng, 12 ký tự (có đèn nền)	LED đỏ 5 số (chiều cao 14 mm)	LED đỏ 5 số (chiều cao 14 mm)	LED đỏ/xanh cỡ lớn (chiều cao 57 mm)
Khoảng cách quan sát	Dưới 1 m (trực tiếp trên tay)	2 đến 5 m (trước mặt tủ điều khiển)	2 đến 5 m (trước mặt tủ điều khiển)	20 đến 40 m (toàn phân xưởng)
Độ phân giải & Lấy mẫu	16-bit; tốc độ 10 Hz, 20 Hz, 100 Hz	16-bit; tốc độ 20 lần/giây	16-bit; tốc độ 20 lần/giây	Vi xử lý chuyên dụng đa kênh
Đơn vị hiển thị	N, kN, g, kg, t, lb	N, kN, g, kg, t, lb	N, kN, g, kg, t, bar, mbar, lb...	kg, t, kN (hoặc cài đặt riêng)
Tính năng xử lý lực	Zero, Tare, Peak Hold (kéo/nén), Auto-off	Zero, Tare, Min/Max Memory, ngắt ngưỡng	Zero, Tare, Min/Max Memory, Summing, ngắt ngưỡng	Tare, tổng tải đa kênh, cảnh báo quá tải
Truyền thông / Mở rộng	Cấu hình phím bấm (không card mở rộng)	3 khe cắm card: Analog out, Relay, RS232, RS485, Profibus-DP, DeviceNet, USB	3 khe cắm card: Analog out, Relay, RS232, RS485, Profibus-DP, DeviceNet, USB	Tùy chọn: RS485 (Modbus RTU), ngõ ra Relay cảnh báo
Nguồn cấp (Power Supply)	4 pin AA (hoạt động liên tục > 8h)	85–250 VAC hoặc 11–36 VDC / 24 VAC	85–250 VAC hoặc 11–36 VDC / 24 VAC	230 VAC hoặc 12–24 VDC (nguồn xe nâng/cẩu)
Cấp bảo vệ (IP Rating)	IP40	Mặt trước IP65 (có gioăng), thân IP20	Mặt trước IP65 (có gioăng), thân IP20	IP65 toàn diện (chống nước, bụi ngoài trời)

Ứng dụng thực tế của sản phẩm

Thiết bị hiển thị là một thành phần trong hệ thống đo lường HKM, kết hợp với cảm biến, bộ khuếch đại tín hiệu và thiết bị thu thập dữ liệu. HKM sử dụng các cấu hình này trong nhiều hệ thống đo lực và cân khác nhau.

Một số ứng dụng tiêu biểu như:

Đo lực công nghiệp: Kết nối cảm biến lực với HT 6.0, PAX hoặc AM để theo dõi lực kéo, lực nén và tải trọng.
Hệ thống cân: PAX và AM có thể được tích hợp với load cell để hiển thị giá trị khối lượng hoặc tải trọng.
Giám sát quá trình: PAX phù hợp với các hệ thống cần hiển thị và xử lý giá trị đo trong quá trình sản xuất.
Giám sát tải trọng: AM 1.x với màn hình lớn phù hợp khi người vận hành cần quan sát giá trị đo ở khoảng cách xa.
Thiết bị đo lực di động: HT 6.0 được HKM sử dụng cùng các hệ thống đo lực di động và cân kéo.

Mua thiết bị hiển thị HKM Messtechnik chính hãng tại Việt Nam

Công ty Vũ Nguyên là nhà phân phối thiết bị hiển thị HKM Messtechnik chính hãng tại Việt Nam. Vũ Nguyên không chỉ cung cấp thiết bị theo mã sản phẩm mà còn hỗ trợ kiểm tra tính tương thích giữa cảm biến và bộ hiển thị.
