Rơ le Omron (Omron Relay) là thiết bị đóng cắt và điều khiển mạch điện được sử dụng rộng rãi trong tủ điện, máy móc tự động hóa và hệ thống điều khiển công nghiệp. Rơ le cho phép một tín hiệu điều khiển có công suất nhỏ đóng/ngắt một mạch tải khác, đồng thời tạo sự cách ly điện giữa mạch điều khiển và mạch tải.
Công ty Vũ Nguyên cung cấp danh mục relay Omron rất đa dạng, gồm General-purpose Relay, Safety Relay, Terminal Relay, I/O Relay Terminal và Solid-state Relay (SSR), đáp ứng từ mạch điều khiển, giao tiếp I/O đến đóng cắt tải công suất cao.
Rơ le Omron là thiết bị sử dụng tín hiệu điện đầu vào để điều khiển trạng thái đóng hoặc mở của các tiếp điểm đầu ra.
Với rơ le điện cơ (Electromechanical Relay), khi cuộn coil được cấp điện, từ trường sinh ra sẽ tác động lên cơ cấu chuyển mạch, làm thay đổi trạng thái các tiếp điểm NO/NC.
Nguyên lý cơ bản:
Tín hiệu điều khiển → Cuộn coil → Cơ cấu chuyển mạch → Tiếp điểm → Tải
Đối với Solid State Relay (SSR), quá trình đóng cắt không sử dụng tiếp điểm cơ khí mà sử dụng linh kiện bán dẫn, giúp đáp ứng các ứng dụng cần đóng cắt nhanh và tần suất cao.
Omron chia danh mục relay thành nhiều nhóm, mỗi nhóm phù hợp với một bài toán kỹ thuật khác nhau.
| Nhóm Rơ le | Đặc điểm | Ứng dụng |
| Rơ le kiếng / Rơ le trung gian (General Purpose Relay) |
Relay điện cơ đa dụng Tích hợp đèn LED chỉ thị, nút kiểm tra cơ khí (Test Button), chân cắm đế Relay |
Cách ly ngõ ra PLC, đóng cắt van solenoid, đèn báo, trung gian kích khởi Contactor |
| Rơ le an toàn (Safety Relays) |
Tiếp điểm dẫn hướng cưỡng bức Giám sát mạch kép (Dual Channel), tự động phát hiện ngắn mạch chéo |
Đấu nối nút dừng khẩn E-stop, công tắc cửa an toàn, rèm quang an toàn Mạch an toàn máy |
| Rơ le bán dẫn (Solid State Relay - SSR) |
Đóng cắt bằng bán dẫn Cấu hình tiếp điểm: 1NO (Triac / SCR output) |
Heater, tải AC/DC, đóng cắt nhanh Điều khiển thanh điện trở nhiệt lò sấy, máy ép nhựa, máy dán màng nhiệt |

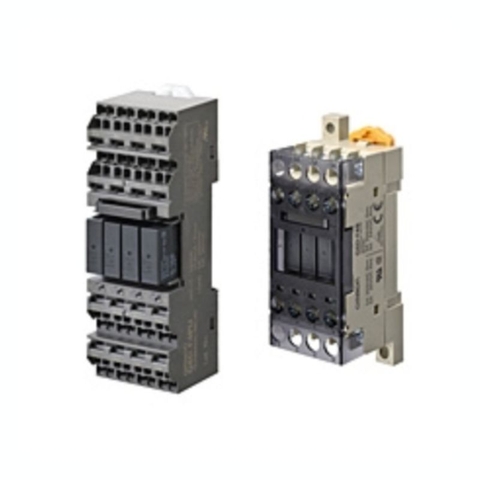

| Terminal Relay | Relay tích hợp dạng terminal | Tiết kiệm không gian tủ điện |
Chi tiết về các dòng Relay Omron:

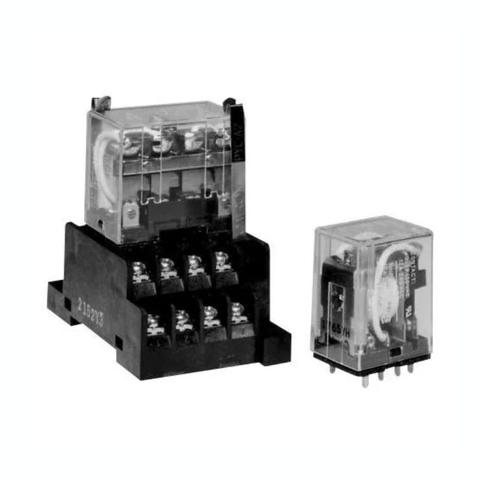

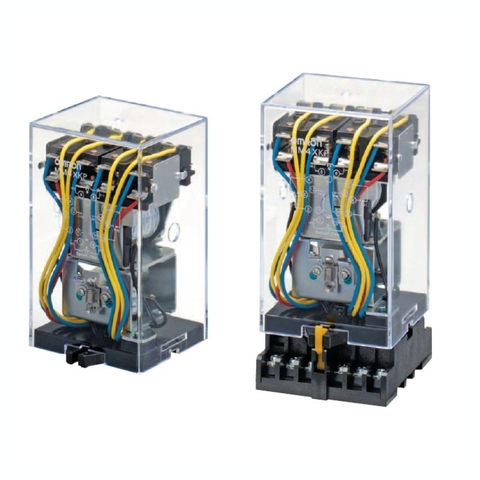

Đây là nhóm relay được sử dụng phổ biến trong mạch điều khiển và tủ điện công nghiệp.

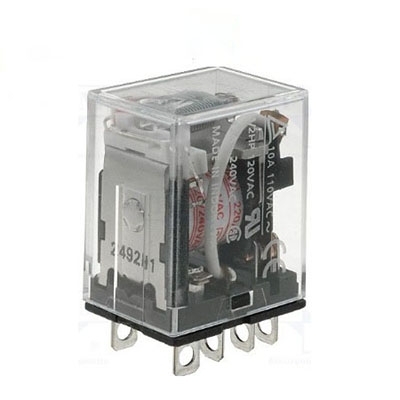

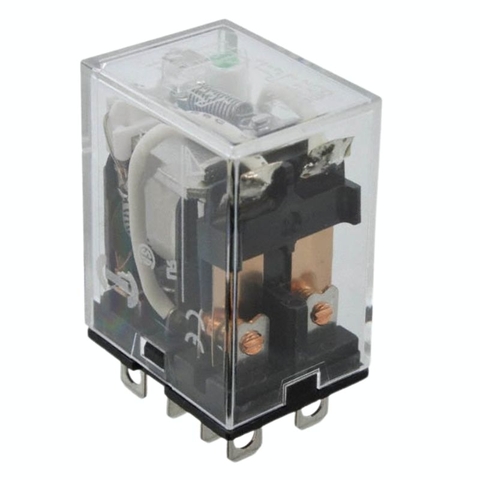

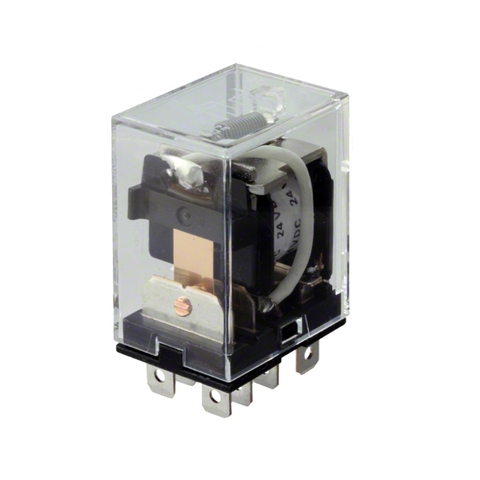

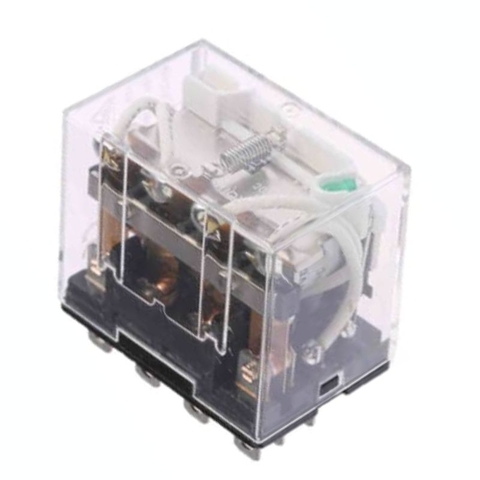

Omron cung cấp nhiều dòng như: MY, MY-GS, Omron LY2 DC24, G2R, G2RV, MK-S, G7T, LY2N AC220/24
Trong đó có 2 dòng rơ le trung gian thông dụng là:
MY Series là một trong những dòng relay phổ biến của Omron, được lựa chọn theo môi trường làm việc và ứng dụng. Dòng này có nhiều cấu hình tiếp điểm và điện áp coil khác nhau.
Omron G2R Series: G2R-[]-S là dòng General-purpose Relay dạng plug-in, nổi bật với thiết kế slim và space-saving. Omron cung cấp cả cấu hình SPDT và DPDT, cùng socket tương ứng để lắp đặt.
G2RV là dòng relay I/O có thiết kế mỏng, hướng đến việc tiết kiệm không gian trong tủ điện.
Phiên bản G2RV-ST được Omron định vị là Slim I/O Relay, sử dụng thiết kế ultra-slim để cho phép lắp đặt mật độ cao trong tủ điều khiển.
Đây là lựa chọn phù hợp khi:

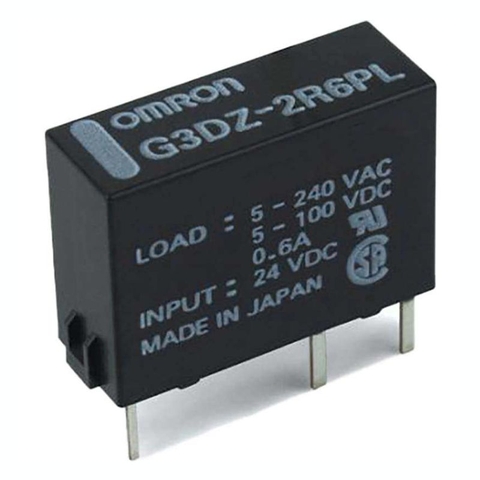

Omron G3 Series thuộc nhóm Rơ le bán dẫn (SSR). Khác với relay điện cơ, SSR sử dụng linh kiện bán dẫn để thực hiện đóng cắt mà không có tiếp điểm cơ khí.
Model tiêu biểu:

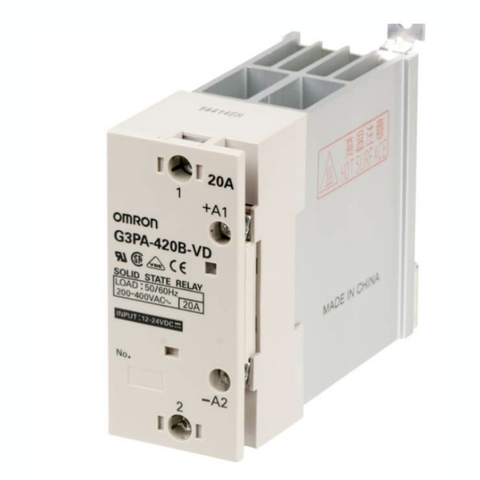

Rơ le bán dẫn Omron G3PA-420B-VD-2 DC12-24

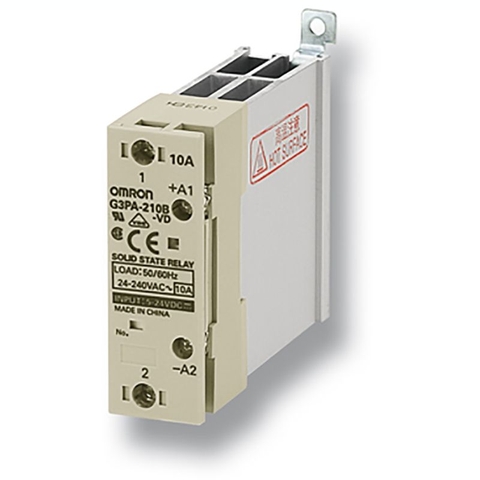

Rơ le bán dẫn Omron G3PA-210B-VD AC24

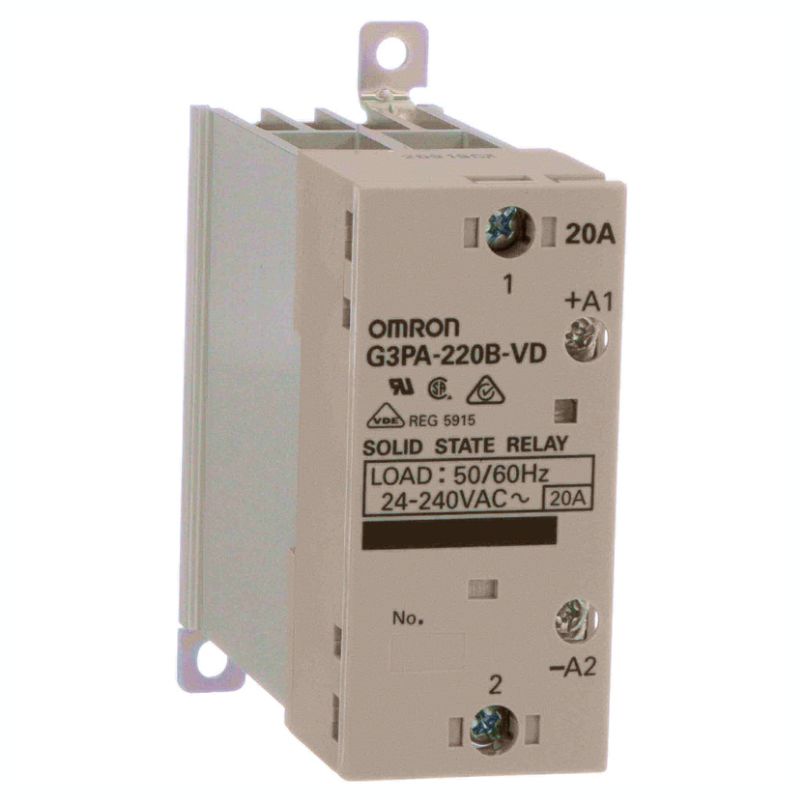

Rơ le bán dẫn Omron G3PA-220B-VD AC24

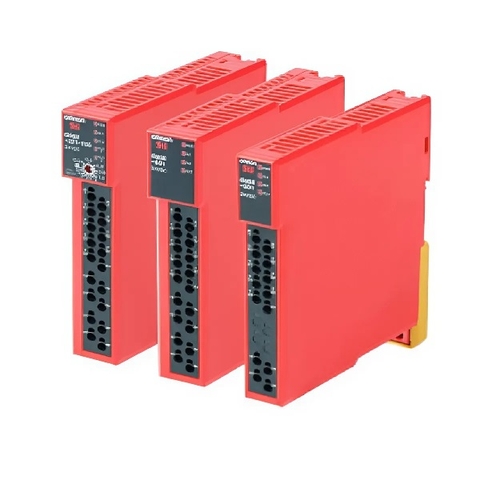

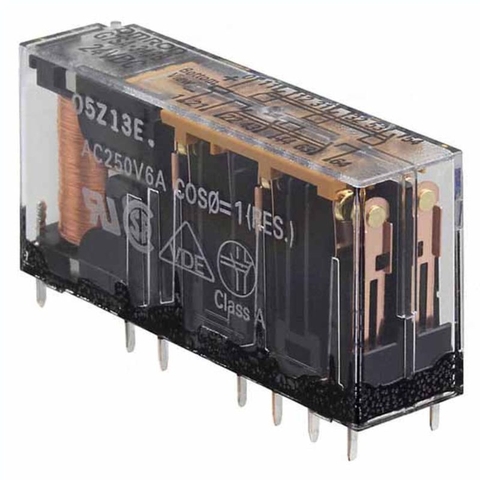

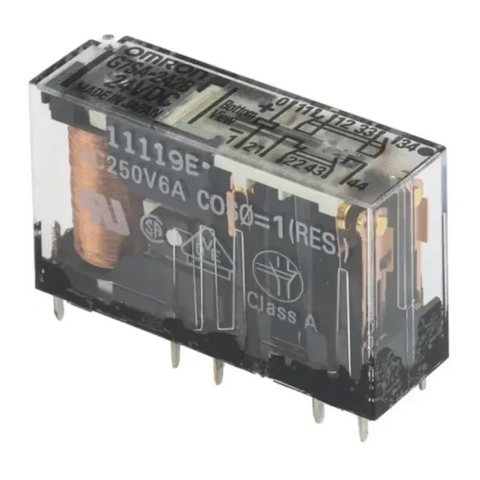

Relay an toàn được thiết kế cho các mạch liên quan đến an toàn máy và thiết bị. Safety Relay là sử dụng forced-guided contacts – tiếp điểm dẫn hướng cưỡng bức, cho phép hệ thống phát hiện tình trạng tiếp điểm bị hàn dính trong các mạch an toàn phù hợp.
Model tiêu biểu gồm:

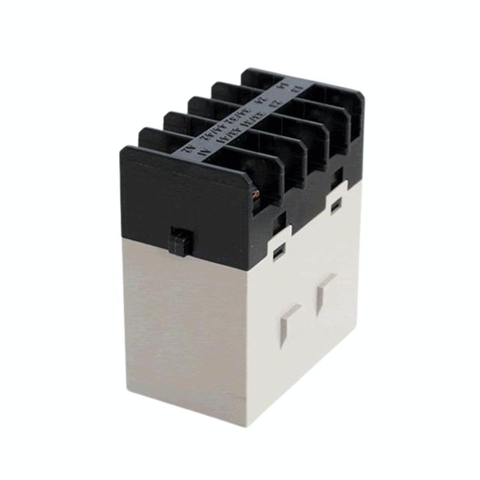

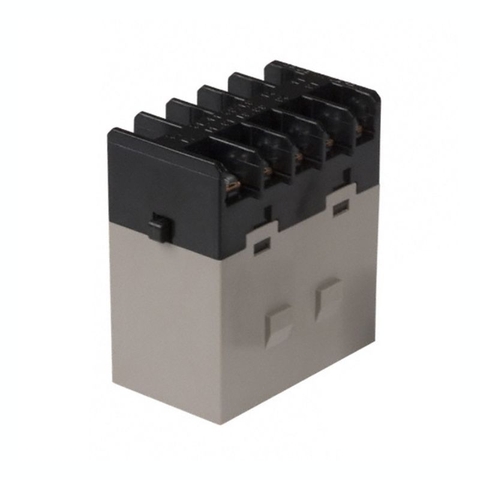

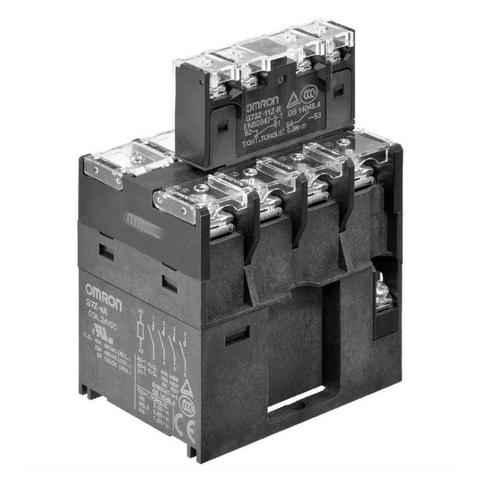

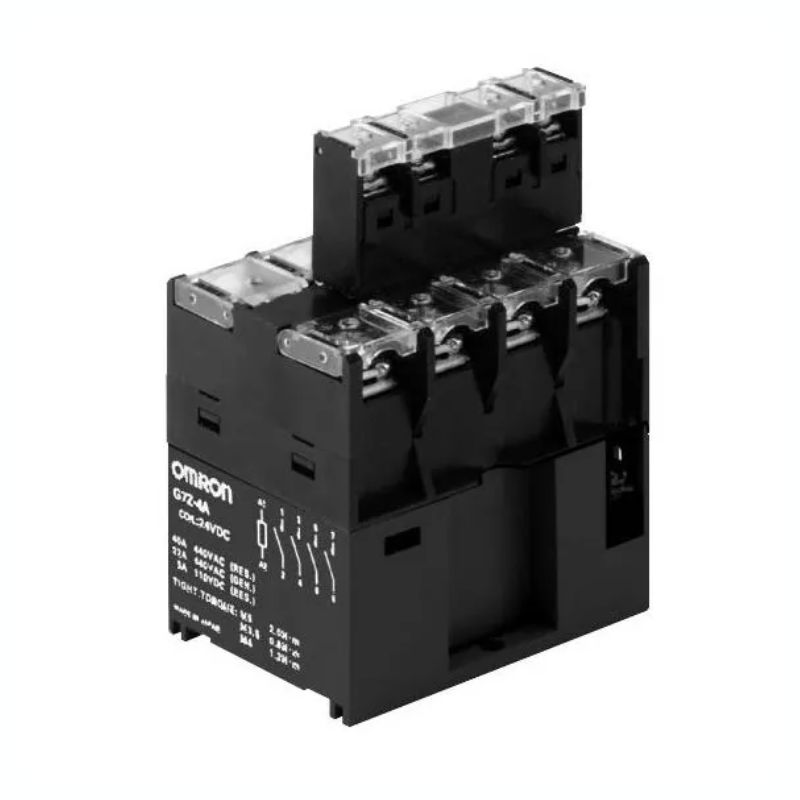

Rơ le nguồn Omron G7Z-4A-02Z-R DC24V
Để chọn rơ le Omron chuẩn xác, tối ưu chi phí và đảm bảo hệ thống vận hành bền bỉ, kỹ sư cần tính toán và lựa chọn theo quy trình các bước kỹ thuật dưới đây:
Bước 1: Xác định điện áp và nguồn cấp cuộn hút (Coil Input)
Loại nguồn: Xác định tín hiệu kích là dòng một chiều (DC) hay xoay chiều (AC).
Mức điện áp danh định (V Coil):
Không được cấp điện áp cao hơn định mức coil.
Bước 2: Xác định cấu hình tiếp điểm
Cần xác định: SPST, SPDT, DPDT, NO, NC, Số cực tiếp điểm.
Bước 3: Dòng tải và điện áp tải
Bước 4: Lựa chọn loại relay
Relay điện cơ → SSR → Safety Relay → Terminal Relay → I/O Relay
Bước 5: Cân đối không gian tủ điện & Công nghệ lắp đặt
Tối ưu không gian lắp đặt: Nếu tủ điện có mật độ I/O dày đặc, ưu tiên dòng rơ le mỏng G2RV-SR (bề dày chỉ 6.2mm. tiết kiệm 60% diện tích so với dòng MY tiêu chuẩn)
Lựa chọn loại đế cắm (Socket):
Bước 6: Tần suất đóng cắt
Nếu relay phải đóng/ngắt liên tục với tần suất cao, nên cân nhắc SSR thay cho relay cơ điện nếu tải và điều kiện ứng dụng phù hợp.
Bước 7: Xác định môi trường làm việc
Kiểm tra: Nhiệt độ, độ ẩm, rung động, bụi, hóa chất, không gian tủ điện.
Bản chất SSR (Solid State Relay) cũng là một dòng rơ le của Omron (như dòng G3NA, G3PE, G3RV). Tuy nhiên, trong thực tế kỹ thuật, người ta thường dùng thuật ngữ "Rơ le Omron" để chỉ Rơ le điện cơ truyền thống (EMR) và đặt lên bàn cân so sánh với Rơ le bán dẫn (SSR).
| Tiêu chí kỹ thuật | Rơ le điện cơ Omron (EMR) | Rơ le bán dẫn Omron (SSR) |
| Cơ chế đóng cắt | Cuộn hút điện từ hút tiếp điểm cơ khí vật lý | Quang cách ly (Optocoupler) kích mở linh kiện bán dẫn (Triac / SCR / Transistor) |
| Tiếp điểm chuyển mạch | Tiếp điểm cơ khí kim loại (Hợp kim bạc Ag-Alloy) | Hoàn toàn không có tiếp điểm chuyển động |
| Tốc độ đóng cắt | Trung bình: 10ms - 20ms | Siêu nhanhL <1ms (1ms- 10ms cho tải AC) |
| Tần suất hoạt động | Giới hạn (tối đa vài lần/phút để tránh mòn cơ khí) | Cực cao (đóng ngắt liên tục nhiều lần/giây, nhận xung PWM) |
| Tia lửa điện & Tiếng ồn | Có sinh hồ quang khi tải ngắt, có tiếng "tách" cơ khí | Không có tia lửa hồ quang, vận hành êm tuyệt đối |
| Tuổi thọ vận hành | Bị giới hạn bởi số chu kỳ cơ học (10 -50 triệu lần) và ăn mòn tiếp điểm | Gần như vô hạn (nếu đảm bảo tản nhiệt và dòng tải đúng chuẩn) |
| Hiện tượng sinh nhiệt | Tỏa nhiệt rất ít ở cuộn coil | Tỏa nhiệt cao khi mang tải lớn (sụt áp trên bán dẫn sấp sỉ 1-16V) |
| Yêu cầu tản nhiệt | Không cần tản nhiệt, chỉ cần đế socket | Bắt buộc gắn bộ tản nhiệt (Heatsink) và kem tản nhiệt nếu tải >5A) |
| Dòng rò khi tắt (Off-state) | 0mA (tiếp điểm hở hoàn toàn, cách ly cơ học tuyệt đối) | Có dòng rò nhỏ (1mA - 5 mA qua mạch RC/Snubber) |
| Giá thành đầu tư | Thấp, kinh tế | Cao hơn EMR |
Công ty Vũ Nguyên cung cấp rơ le Omron chính hãng cho các hệ thống điện, điều khiển và tự động hóa công nghiệp. Danh mục sản phẩm đa dạng, đáp ứng nhu cầu đóng cắt, điều khiển tải, cách ly tín hiệu và bảo vệ mạch điều khiển trong máy móc, tủ điện và dây chuyền sản xuất.
Cần báo giá rơ le Omron? Hãy gửi mã sản phẩm hoặc thông số thiết bị cho Vũ Nguyên để được kiểm tra và tư vấn nhanh.
Thông tin liên hệ:
Hotline: 028 3553 4567
Email: sales@vunguyenjsc.com
1. Những lỗi thường gặp khi sử dụng rơ le Omron?
Chọn sai điện áp coil, chọn sai dòng tải, chọn sai loại tiếp điểm, dùng relay cơ cho tần suất quá cao, không sử dụng đúng socket.
2. Rơ le Omron dùng để làm gì?
Rơ le Omron dùng để đóng/ngắt và điều khiển mạch điện, đồng thời có thể tạo sự cách ly giữa mạch điều khiển và mạch tải.
3. Rơ le Omron có cần socket không?
Các relay dạng plug-in như MY hoặc G2R thường sử dụng socket tương thích. Cần chọn socket đúng series và đúng số chân.
4. Ý nghĩa ký hiệu MY2N và MY4N là gì?
5. Khi nào nên dùng SSR Omron?
Nên cân nhắc SSR khi cần đóng cắt nhanh, tần suất cao hoặc điều khiển heater, với điều kiện SSR được chọn đúng theo loại tải và yêu cầu tản nhiệt.
