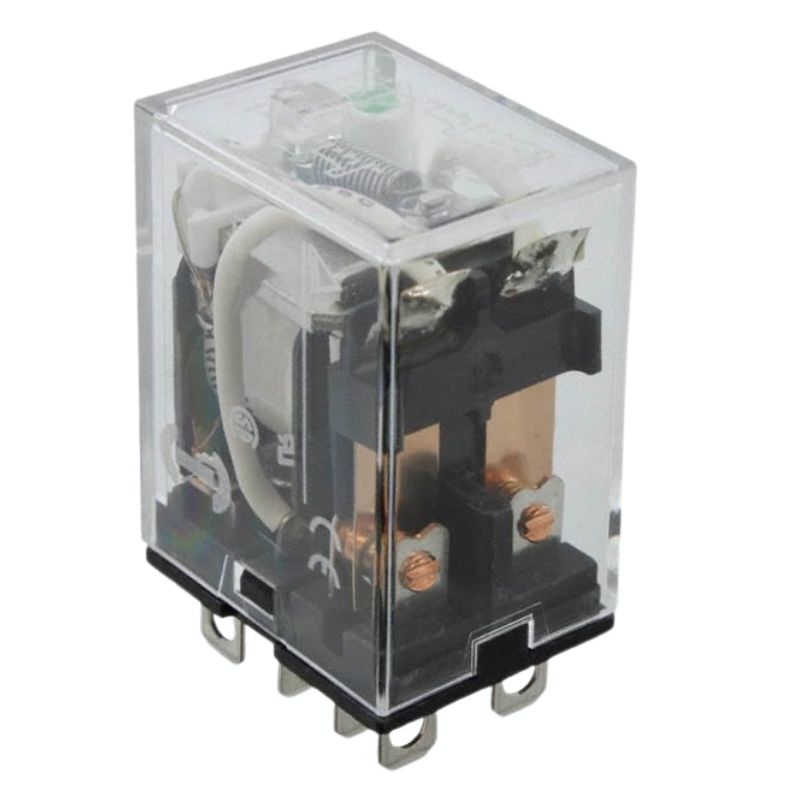

Rơ le trung gian 8 chân 10A Omron LY2N DC24

Thương hiệu: OMRON Loại: Rơ le trung gian
Tình trạng: Còn hàng
Mã sản phẩm: LY2N DC24
Liên hệ
CAM KẾT CỦA CHÚNG TÔI
  • cam kết Cam kết 100% chính hãng
  • cam kết Hoàn tiền 111% nếu hàng giả
  • cam kết Giao tận tay khách hàng
  • cam kết Mở hộp kiểm tra nhận hàng
  • cam kết Hỗ trợ 24/7
  • cam kết Đổi trả trong 7 ngày
Liên hệ
Để được hỗ trợ. Hãy gọi: 028 3553 4567

Mã sản phẩm: LY2N DC24

Hãng sản xuất: Omron

Danh mục: Rơ le trung gian

Nguồn cấp: 24VDC

Loại: Rơ le 8 chân

Chất lượng: Mới 100%

Bảo hành: Chính hãng

Giới thiệu tổng quát về Omron LY2N DC24

Omron LY2N DC24 là dòng rơ le trung gian (plug-in relay) thuộc series LY của Omron. Sản phẩm được sử dụng rộng rãi trong các hệ thống điều khiển công nghiệp, tủ điện và dây chuyền tự động hóa.

Với thiết kế 8 chân cắm(8-pin) cùng cấu hình tiếp điểm DPDT (2NO + 2NC), sản phẩm mang lại khả năng đóng/ngắt ổn định và linh hoạt cho nhiều ứng dụng.

Thiết bị hoạt động với nguồn cuộn dây 24VDC, dòng tải định mức 10A và được tích hợp đèn LED báo trạng thái, giúp dễ dàng theo dõi hoạt động của relay.

Ngoài ra, LY2N DC24 còn tích hợp diode và mạch CR, hỗ trợ chống nhiễu, bảo vệ mạch điều khiển và tăng độ ổn định khi vận hành.

Đặc điểm nổi bật của LY2N DC24 Omron

LY2N DC24 Omron được đánh giá cao nhờ độ bền, khả năng bảo vệ tốt và đạt nhiều tiêu chuẩn an toàn quốc tế.

  • Thiết kế 8 chân plug-in dễ lắp đặt và thay thế.
  • Cấu hình tiếp điểm DPDT (2NO + 2NC) linh hoạt.
  • Điện áp cuộn dây 24VDC phổ biến trong công nghiệp.
  • Dòng tải định mức 10A.
  • Tích hợp LED indicator hiển thị trạng thái hoạt động.
  • Có diode và mạch CR giúp chống nhiễu và bảo vệ ngõ ra.
  • Trang bị bộ phận ngắt hồ quang, tăng tuổi thọ tiếp điểm.
  • Chịu điện áp cách điện lên đến 2.000V.
  • Đạt tiêu chuẩn an toàn quốc tế UL, CSA, SEV, LR và VDE.

Thông số kỹ thuật của sản phẩm

Model LY2N DC24
Đèn báo hoạt động LED
Cấp bảo vệ Loại kín (có nắp che)
Cấu trúc đầu nối Đầu cắm plug-in
Điện áp cuộn dây định mức 24 VDC
Dòng cuộn dây định mức 36,9 mA
Điện trở cuộn dây 650Ω
Điện áp tác động (Set voltage) Tối đa 80% điện áp định mức
Điện áp nhả (Reset voltage) Tối thiểu 10% điện áp định mức
Điện áp tối đa 110% điện áp định mức
Công suất tiêu thụ Xấp xỉ 0,9 W
Tải định mức tiếp điểm (AC) 10 A (tải thuần trở) / 110 VAC 7,5 A (tải cảm, cosφ = 0,4)
Tải định mức tiếp điểm (DC) 24 VDC 10 A (tải thuần trở) / 24 VDC 5 A (tải cảm, L/R = 7 ms)
Điện áp tiếp điểm tối đa 250 VAC
Điện áp tiếp điểm tối đa 125 VDC
Dòng điện tiếp điểm tối đa 10A
Cấu hình tiếp điểm DPDT (2 tiếp điểm chuyển đổi)
Kiểu tiếp điểm Đơn (Single)
Vật liệu tiếp điểm Hợp kim bạc (Ag alloy)
Điện trở tiếp điểm Tối đa 50 mΩ (phương pháp đo sụt áp với 5 VDC, 1 A)
Thời gian tác động Tối đa 25 ms (khi cấp điện áp định mức, ở 23°C, không bao gồm độ dội tiếp điểm)
Thời gian nhả Tối đa 25 ms (khi cấp điện áp định mức, ở 23°C, không bao gồm độ dội tiếp điểm)
Tần số hoạt động tối đa 18.000 lần/giờ (cơ khí) / 1.800 lần/giờ (tải định mức)
Điện trở cách điện Tối thiểu 100 MΩ (tại 500 VDC) giữa cuộn dây và tiếp điểm / giữa các tiếp điểm cùng cực / giữa các tiếp điểm khác cực
Độ bền điện môi 2000 VAC, 50/60 Hz trong 1 phút (giữa cuộn dây và tiếp điểm) / 1000 VAC, 50/60 Hz trong 1 phút (giữa các tiếp điểm cùng cực) / 2000 VAC, 50/60 Hz trong 1 phút (giữa các tiếp điểm khác cực)
Khả năng chống rung (phá hủy) 10 đến 55 đến 10 Hz, biên độ đơn 0,5 mm (biên độ kép 1 mm)
Khả năng chống rung (lỗi hoạt động) 10 đến 55 đến 10 Hz, biên độ đơn 0,5 mm (biên độ kép 1 mm)
Khả năng chống sốc (phá hủy) 1000 m/s²
Khả năng chống sốc (lỗi hoạt động) 200 m/s²
Độ bền cơ khí Tối thiểu 100 triệu lần đóng cắt (18.000 lần/giờ)
Độ bền điện Tối thiểu 100 triệu lần đóng cắt (18.000 lần/giờ)
Tỷ lệ lỗi 100 mA tại 5 VDC (mức lỗi: giá trị tham chiếu, tần số đóng cắt: 120 lần/phút)
Nhiệt độ môi trường hoạt động -25 đến 40°C (không đóng băng hoặc ngưng tụ)
Độ ẩm môi trường hoạt động 5 đến 85% RH
Khối lượng Xấp xỉ 40 g
Phương thức lắp đặt Gắn socket
Đế cắm tương thích PTF-08-PU; PTF-08-PU-L; PTF08A; PTFZ-08-E; PT08; PT08QN; PT08-0

>> Download: Tài liệu kỹ thuật của Series LY Bi - Power Relays Omron

Ứng dụng của rơ le Omron LY2N DC24

Nhờ thiết kế nhỏ gọn tối ưu không gian tủ điện nhưng sở hữu dòng tải lớn lên đến 10A, Omron LY2N DC24 được ứng dụng phổ biến trong:

  • Tủ điện điều khiển công nghiệp.
  • Hệ thống PLC và giao tiếp tín hiệu.
  • Bảo vệ ngõ ra cho đồng hồ nhiệt, cảm biến và bộ điều khiển.
  • Điều khiển contactor và động cơ.
  • Dây chuyền sản xuất tự động hóa.
  • Hệ thống cảnh báo và báo tín hiệu.
