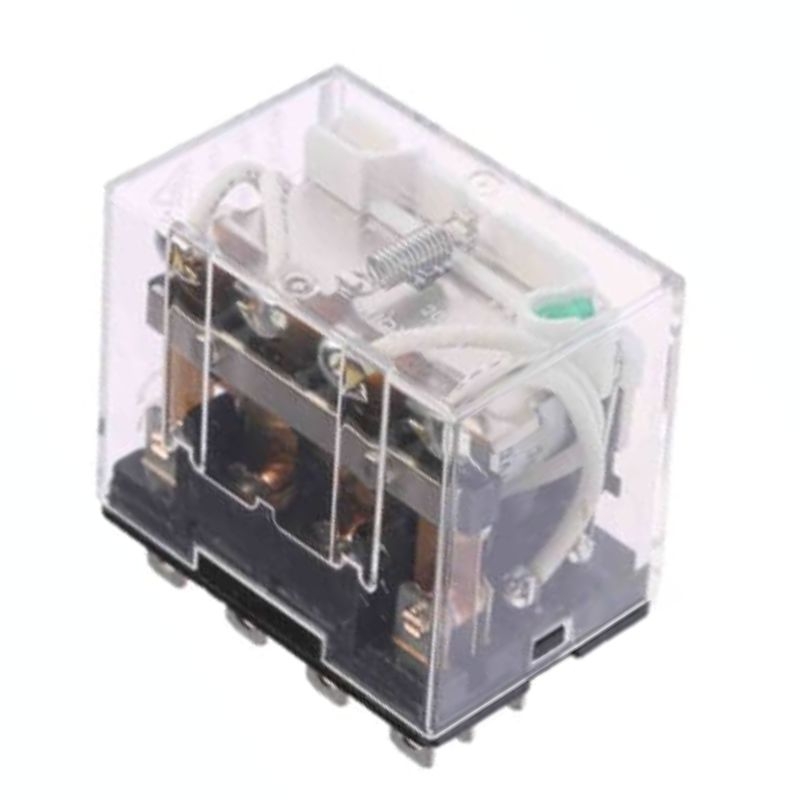

Rơ le trung gian 14 chân Omron LY4 DC24

Thương hiệu: OMRON Loại: Rơ le trung gian
Tình trạng: Còn hàng
Mã sản phẩm: LY4 DC24
Liên hệ
CAM KẾT CỦA CHÚNG TÔI
  • cam kết Cam kết 100% chính hãng
  • cam kết Hoàn tiền 111% nếu hàng giả
  • cam kết Giao tận tay khách hàng
  • cam kết Mở hộp kiểm tra nhận hàng
  • cam kết Hỗ trợ 24/7
  • cam kết Đổi trả trong 7 ngày
Liên hệ
Để được hỗ trợ. Hãy gọi: 028 3553 4567

Mã sản phẩm: LY2N DC24

Hãng sản xuất: Omron

Danh mục: Rơ le trung gian

Nguồn cấp: 24VDC

Loại: Rơ le 11 chân

Chất lượng: Mới 100%

Bảo hành: Chính hãng

Giới thiệu tổng quát về rơ le Omron LY4 DC24

Omron LY4N DC24 là dòng rơ le trung gian (plug-in relay) thuộc series LY của Omron, được thiết kế cho các hệ thống điều khiển công nghiệp cần nhiều tiếp điểm và khả năng giám sát trạng thái trực quan.

Với cấu hình 4PDT (4NO + 4NC) cùng thiết kế 14 chân cắm (14-pin), sản phẩm cho phép điều khiển đồng thời nhiều mạch tín hiệu một cách linh hoạt và ổn định.

Thiết bị sử dụng nguồn cuộn dây 24VDC, dòng tải định mức 10A và được tích hợp đèn LED báo trạng thái. Tính năng này giúp kỹ thuật viên dễ dàng theo dõi tình trạng hoạt động của relay trong quá trình vận hành và bảo trì. Thiết kế plug-in giúp thay thế nhanh chóng, tối ưu thời gian xử lý sự cố.

Những tính năng vượt trội của sản phẩm

  • Relay 4 tiếp điểm chuyển đổi (4PDT) Trang bị 4 bộ tiếp điểm chuyển đổi độc lập, phù hợp cho các mạch điều khiển đa tín hiệu.
  • Cuộn hút DC24V phổ biến: Điện áp cuộn dây 24VDC, dễ tích hợp với hệ thống PLC và tủ điều khiển công nghiệp.
  • Tích hợp đèn LED hiển thị trạng thái: Giúp kỹ thuật viên dễ dàng quan sát trạng thái đóng/ngắt của relay.
  • Khả năng đóng cắt tải lớn: Hỗ trợ tải lên đến 10A, phù hợp cả tải AC và DC.
  • Tuổi thọ cực cao: Độ bền cơ khí và điện lên đến 100 triệu chu kỳ, tăng độ ổn định và giảm chi phí bảo trì.
  • Đáp ứng nhanh: Thời gian đóng và nhả chỉ 25ms, đảm bảo tốc độ xử lý tín hiệu tốt.
  • Cách điện và chịu điện áp cao: Điện trở cách điện ≥100MΩ. Chịu điện áp cách ly đến 2000VAC, đảm bảo an toàn vận hành.
  • Thiết kế chân cắm tiện lợi: Kiểu plug-in socket, giúp tháo lắp, thay thế và bảo trì nhanh chóng trong hệ thống điều khiển.

Thông số kỹ thuật của LY4 DC24 by Omi

Model LY4 DC24
Đèn chỉ thị hoạt động LED
Cấp bảo vệ Kiểu kín (có nắp bảo vệ)
Kiểu đầu nối Chân cắm (Plug-in terminal)
Điện áp cuộn dây định mức 24 VDC
Dòng điện cuộn dây định mức 69 mA
Điện trở cuộn dây 350 Ω
Điện áp tác động (Set voltage) Tối đa 80% điện áp định mức
Điện áp nhả (Reset voltage) Tối thiểu 10% điện áp định mức
Điện áp tối đa cho phép 110% điện áp định mức
Công suất tiêu thụ Xấp xỉ 1.5 W
Tải định mức tiếp điểm (AC) 10A tải thuần trở / 110VAC 7.5A tải cảm (cosφ = 0.4)
Tải định mức tiếp điểm (DC) 24VDC 10A tải thuần trở / 24VDC 5A tải cảm (L/R = 7ms)
Điện áp tiếp điểm tối đa (AC) 250VAC
Điện áp tiếp điểm tối đa (DC) 125VDC
Dòng điện tiếp điểm tối đa 10A
Kiểu tiếp điểm 4PDT (4 cực chuyển đổi)
Phương thức tiếp điểm Tiếp điểm đơn
Vật liệu tiếp điểm Hợp kim bạc (Ag alloy)
Điện trở tiếp điểm Tối đa 50mΩ (phương pháp đo sụt áp với 5VDC, 1A)
Thời gian tác động Tối đa 25ms (23°C, chưa tính độ dội tiếp điểm)
Thời gian nhả Tối đa 25ms (23°C, chưa tính độ dội tiếp điểm)
Tần số hoạt động tối đa 18.000 lần/giờ (cơ khí) / 1.800 lần/giờ (tải định mức)
Điện trở cách điện ≥100MΩ tại 500VDC
Độ bền điện môi 2000VAC/1 phút (cuộn dây-tiếp điểm); 1000VAC/1 phút (cùng cực); 2000VAC/1 phút (khác cực)
Khả năng chịu rung (phá hủy) 10~55~10Hz, biên độ đơn 0.5mm
Khả năng chịu rung (lỗi vận hành) 10~55~10Hz, biên độ đơn 0.5mm
Khả năng chịu sốc (phá hủy) 1000 m/s²
Khả năng chịu sốc (lỗi vận hành) 200 m/s²
Độ bền cơ khí Tối thiểu 100 triệu lần đóng cắt
Độ bền điện Tối thiểu 100 triệu lần đóng cắt
Tỷ lệ lỗi 100mA tại 5VDC (120 lần/phút)
Nhiệt độ làm việc -25 ~ 40°C
Độ ẩm làm việc 5 ~ 85% RH
Khối lượng Khoảng 70g
Kiểu lắp đặt Cắm đế (Socket mounting)
Đế tương thích PTF-14-PU-L, PTF14A, PTFZ-14-E, PT14, PT14QN, PT14-0

Liên hệ ngay đến hotline - 028 3553 4567 của Công ty Vũ Nguyên hôm nay để nhận tư vấn kỹ thuật chi tiết và báo giá chiết khấu tốt thị trường!
