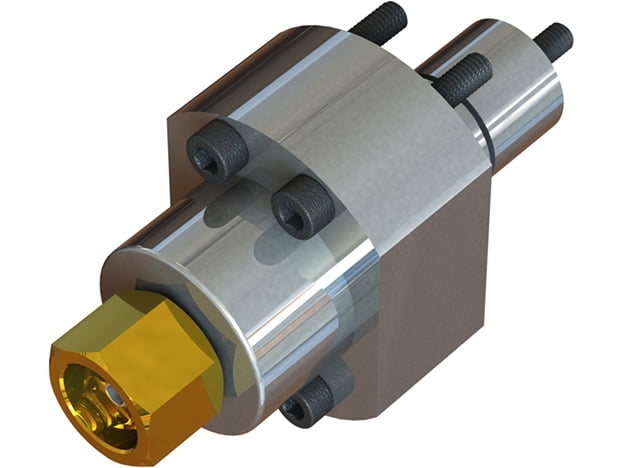

Dòng SE là bộ giới hạn mô-men xoắn kiểu ngắt truyền động (torque limiter) được sử dụng để bảo vệ thiết bị truyền động khi xảy ra quá tải. Sản phẩm phù hợp cho nhiều ứng dụng công nghiệp đòi hỏi độ an toàn cao và khả năng ngắt kết nối chính xác khi vượt quá lực xoắn cho phép.
Nguyên lý hoạt động
Bộ giới hạn mô-men xoắn SE hoạt động theo nguyên lý:
Truyền lực bằng viên bi
Mô-men xoắn được truyền qua các viên bi được ép vào rãnh bằng lực của lò xo. Khi lực xoắn vượt quá giới hạn cài đặt, các viên bi bật ra khỏi vị trí, khiến cơ cấu bị ngắt kết nối, ngừng truyền động ngay lập tức.
Chuyển sang trạng thái quay tự do
Sau khi tách ra, thiết bị sẽ ở trạng thái quay tự do và không truyền lực nữa, nhằm tránh gây hư hỏng cho máy móc.
Giữ trạng thái ngắt cho đến khi reset
Bộ phận giữ (locking pin) sẽ giữ pít-tông ở vị trí ngắt, không cho truyền lại mô-men cho đến khi được reset thủ công.
Khôi phục dễ dàng
Sau khi sự cố được xử lý, chỉ cần đưa thiết bị về vị trí định sẵn và nhấn pít-tông là có thể kết nối lại

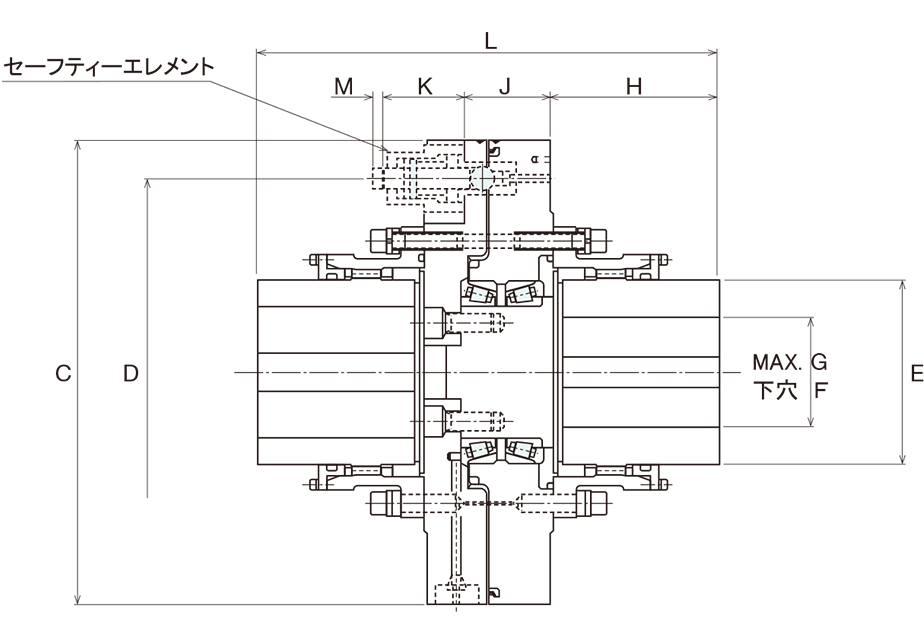

Kích thước của bộ giới hạn mô-men xoắn Suntes SE
Model | A | B | L | C | D | E | F | G | H | J | K | M | N |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TE-1411 | 100 | 102 | 302 | 360 | 300 | 120 | 27 | 85 | 124.5 | 53 | 58.5 | 6.5 | 4 |
TE-1611 | 112 | 104 | 328 | 360 | 300 | 143 | 42 | 100 | 137.5 | 53 | 58.5 | 6.5 | 6 |
TE-2315 | 125 | 104 | 354 | 470 | 390 | 165 | 42 | 115 | 131 | 92 | 77 | 8 | 3 |
TE-2415 | 140 | 106 | 386 | 470 | 390 | 190 | 45 | 135 | 147 | 92 | 77 | 8 | 4 |
TE-2518 | 170 | 108 | 448 | 540 | 460 | 224 | 88 | 160 | 178 | 92 | 77 | 8 | 5 |
TE-2618 | 190 | 108 | 488 | 540 | 460 | 250 | 103 | 180 | 198 | 92 | 77 | 8 | 6 |
TE-2721 | 200 | 110 | 510 | 620 | 540 | 280 | 118 | 200 | 209 | 92 | 77 | 8 | 7 |
TE-3322 | 224 | 115 | 563 | 710 | 580 | 320 | 137 | 225 | 235 | 93 | 139 | 14 | 3 |
TE-3425 | 250 | 155 | 655 | 790 | 660 | 350 | 157 | 250 | 281 | 93 | 139 | 14 | 4 |
TE-3628 | 280 | 171 | 731 | 850 | 720 | 395 | 187 | 280 | 319 | 93 | 139 | 14 | 6 |
TE-3631 | 315 | 171 | 801 | 920 | 790 | 450 | 317 | 320 | 354 | 93 | 139 | 14 | 6 |
TE-3833 | 355 | 171 | 881 | 970 | 840 | 505 | 247 | 360 | 394 | 93 | 139 | 14 | 8 |
Thông số kỹ thuật
Model | Mô-men xoắn cài đặt tối đa (N·m) | Mã phần tử an toàn |
---|---|---|
TE-1411 | 7,000 | #10 |
TE-1611 | 10,600 | #10 |
TE-2315 | 19,000 | #20 |
TE-2415 | 25,300 | #20 |
TE-2518 | 37,300 | #20 |
TE-2618 | 44,700 | #20 |
TE-2721 | 61,300 | #20 |
TE-3322 | 97,500 | #30 |
TE-3425 | 148,000 | #30 |
TE-3628 | 242,000 | #30 |
TE-3631 | 265,000 | #30 |
TE-3833 | 376,600 | #30 |
Đặc điểm nổi bật
Ngắt truyền động ngay khi quá tải
Bảo vệ thiết bị khỏi các sự cố do lực quá mức.
Khôi phục thủ công đơn giản
Dễ dàng reset bằng tay, không cần tháo rời thiết bị.
Tùy chỉnh lực xoắn cài đặt
Có thể điều chỉnh mô-men giới hạn cho phù hợp với từng ứng dụng.
Có thể gắn cảm biến báo tín hiệu
Cho phép kết nối với cảm biến để phát hiện tình trạng quá tải từ xa.
Ứng dụng thực tế
Dòng SE phù hợp sử dụng trong:
Hệ thống truyền động trong máy ép
Máy trộn công nghiệp (kneader)
Máy ép nhựa
Các dây chuyền cơ khí có yêu cầu bảo vệ truyền động
Hệ thống cơ khí tự động có nguy cơ kẹt tải
Cấu tạo chính
Viên bi truyền lực
Lò xo ép
Pít-tông cảm biến
Khóa định vị
Vít điều chỉnh mô-men xoắn
