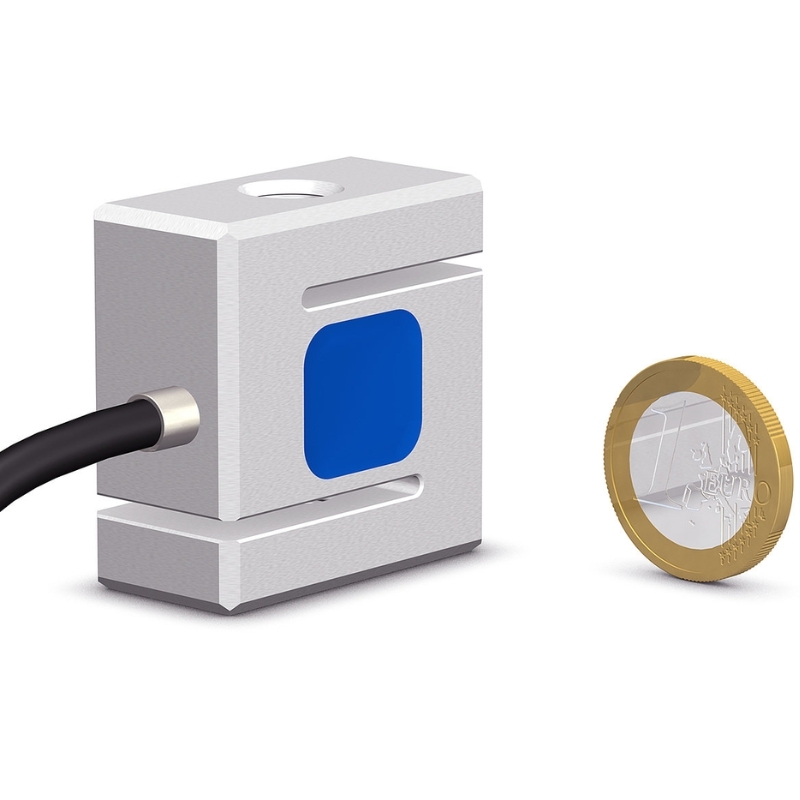

Cảm biến lực dạng thanh mini HKM SW 1.X là dòng Miniature Shear Force Load Cell được thiết kế để đo lực kéo và lực nén, với tải định mức từ 100 N đến 5 kN. Nhờ thiết kế nhỏ gọn, cảm biến đặc biệt phù hợp với các hệ thống đo lực và tải trọng có không gian lắp đặt hạn chế.
Cảm biến sử dụng nguyên lý đo lực cắt (shear force), giúp giảm ảnh hưởng của lực ngang và mang lại độ tin cậy, độ chính xác cao trong quá trình đo. Kết cấu dạng chữ S đối xứng cho phép tích hợp dễ dàng vào đường truyền lực thông qua hai lỗ ren bố trí ở vị trí trung tâm.
Đặc điểm nổi bật:
| Typ | SW 1.01 | SW 1.02 | SW 1.0 | SW 1.1 | SW 1.2 | SW 1.3 | SW 1.4 |
|---|---|---|---|---|---|---|---|
| Nennlast | 100 N | 200 N | 500 N | 1000 N | 2000 N | 3000 N | 5000 N |
| Ausgangssignal | ≈ 2 mV/V | ||||||
| Versorgung Ub | < 10 V | ||||||

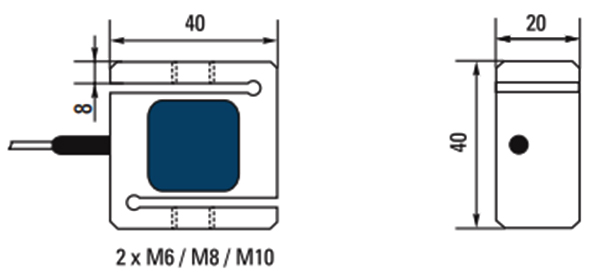

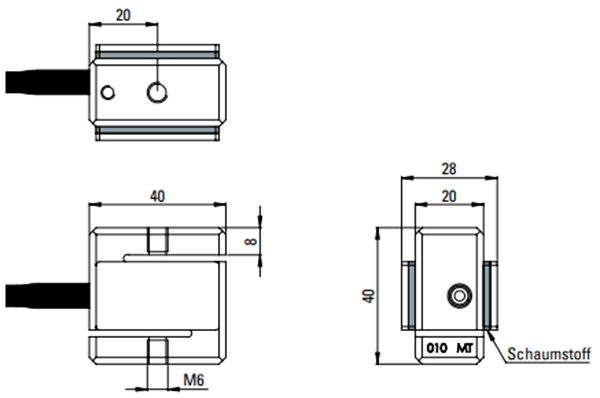

| Abmessungen | L 40 mm x B 28 mm x H 40 mm | L 40 mm x B 20 mm x H 40 mm | |||||
| Gewinde | M6 – 8 tief | M8 – 8 tief | M10 – 8 tief | ||||
| Material | Alu | Stahl | |||||
| Gewicht (ohne Kabel) | 0,1 kg | 0,2 kg | |||||
| Maximale Gebrauchslast* | 1,2-Fache Nennlast | ||||||
| Grenzlast* | 1,5-Fache Nennlast | ||||||
| Bruchlast* | > 3-Fache Nennlast | ||||||
| Genauigkeit | ±0,5% f.s.** auf Zug oder Druck | ±0,25% f.s.** auf Zug oder Druck | |||||
| Referenztemperatur | 20°C | ||||||
| Nenntemperaturbereich | –5°C bis +50°C | ||||||
| Gebrauchstemperaturbereich | –30°C bis +70°C | ||||||
| Temperaturkoeffizient des Signalhubs | < 0,1% f.s.**/10K | < 0,2% f.s.**/10 K | |||||
| Temperaturkoeffizient des Nullpunktes | < 0,2% f.s.**/10K | ||||||
| Brückeneingangswiderstand | 400 Ω | ||||||
| Brückenausgangswiderstand | 350 Ω | ||||||
| Isolationswiderstand | > 1 GΩ | ||||||
| Maximaler Stromverbrauch | 40 mA | ||||||
| Elektrische Schutzarten | Verpol-, Kurzschluss-, Überspannungsschutz | ||||||
| Kabeltyp | Spiralkabel Unitronic LiYD11Y, 4 x 0,14 mm², Länge 0,5 m (ausgezogen 4 m) | ||||||
| Anschlussbelegung | Ub: br | Signal+: gn | GND: ws | Signal–: ge | ||||||
| Nennmessweg | < 0,2 mm | ||||||
| Schutzart | IP 67 | ||||||
HKM SW 1.X phù hợp với các hệ thống cần đo lực nhưng bị giới hạn về không gian lắp đặt, chẳng hạn như:
| Ứng dụng | Chức năng |
|---|---|
| Đo lực kéo | Xác định lực kéo tác động lên cơ cấu |
| Đo lực nén | Giám sát lực nén trong thiết bị |
| Đo tải trọng | Kiểm tra và giám sát tải |
| Cân kéo | Ứng dụng trong hệ thống cân lực kéo |
| Dynamometer | Đo và hiển thị lực trong thiết bị đo lực |
| Máy móc công nghiệp | Tích hợp vào các cơ cấu có không gian hạn chế |
Công ty Vũ Nguyên là đơn vị phân phối cảm biến lực HKM SW 1.X chính hãng tại Việt Nam. Công ty cung cấp đa dạng cấu hình tải từ 100 N đến 5 kN cho các ứng dụng đo lực kéo, lực nén và tải trọng.
Vũ Nguyên hỗ trợ khách hàng tư vấn lựa chọn model, kiểm tra thông số kỹ thuật, báo giá và giải pháp kết nối phù hợp với từng hệ thống.
Liên hệ Vũ Nguyên để được tư vấn và lựa chọn cảm biến lực HKM Messtechnik chính hãng phù hợp với nhu cầu sử dụng.
