Module rơ-le Weidmuller TRPL 12-60VUC 1CO – 2773770000

Thương hiệu: WEIDMULLER Loại: TERMSERIES-compact
Tình trạng: Còn hàng
Mã sản phẩm: 2773770000
Liên hệ
CAM KẾT CỦA CHÚNG TÔI
  • cam kết Cam kết 100% chính hãng
  • cam kết Hoàn tiền 111% nếu hàng giả
  • cam kết Giao tận tay khách hàng
  • cam kết Mở hộp kiểm tra nhận hàng
  • cam kết Hỗ trợ 24/7
  • cam kết Đổi trả trong 7 ngày
Liên hệ
Để được hỗ trợ. Hãy gọi: 028 3553 4567

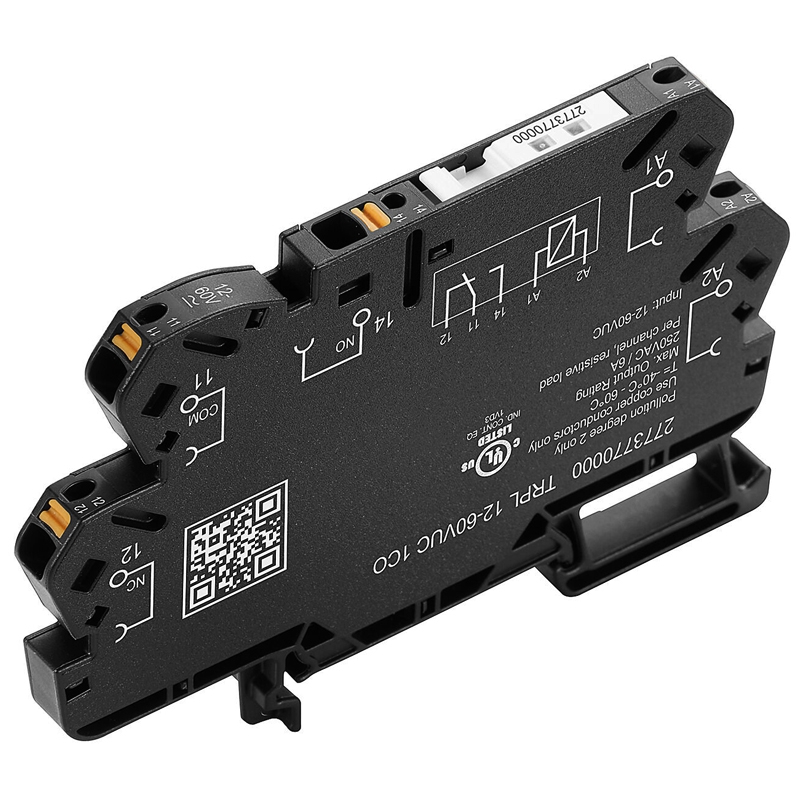

Tổng quan về Weidmuller TRPL 12-60VUC 1CO – 2773770000

Weidmuller TRPL 12-60VUC 1CO là module rơ le (Relay Module) thuộc dòng TERMSERIES-compact của Weidmuller, mã sản phẩm 2773770000. Thiết bị được thiết kế với 1 tiếp điểm chuyển đổi (1CO), sử dụng tiếp điểm AgNi, điện áp điều khiển định mức 12...60 V UC ±10% và dòng điện liên tục 6 A.

Sản phẩm sử dụng kết nối PUSH IN, giúp đơn giản hóa quá trình đấu dây và phù hợp với các hệ thống điều khiển, tự động hóa công nghiệp và giao tiếp giữa PLC với tải điện.

Thông số kỹ thuật Rơ le TRPL 12-60VUC 1CO

Thông số kỹ thuật Giá trị
Phiên bản TERMSERIES-compact, mô-đun rơ le, số lượng tiếp điểm: 1, tiếp điểm CO AgNi, điện áp điều khiển định mức: 12…60 V UC ±10%, dòng điện liên tục: 6 A, PUSH IN, không có nút kiểm tra
Mã đặt hàng 2773770000
Kiểu (Type) TRPL 12-60VUC 1CO
Điện áp điều khiển định mức 12…60 V UC ±10%
Dòng định mức AC

41 mA @ 12 V AC;

10,2 mA @ 60 V AC

Dòng định mức DC

20 mA @ 12 V DC;

5 mA @ 60 V DC

Công suất tiêu thụ 492 mVA @ 12 V AC; 612 mVA @ 60 V AC; 240 mW @ 12 V DC; 300 mW @ 60 V DC
Đèn báo trạng thái LED xanh lá
Mạch bảo vệ Chỉnh lưu
Tần số đầu vào 45…65 Hz
Điện áp đóng cắt định mức 250 V AC
Dòng điện liên tục 6 A
Tần số đóng cắt tối đa (tải định mức) 0,1 Hz
Điện áp đóng cắt tối đa (AC) 250 V
Điện áp đóng cắt tối đa (DC) 250 V
Công suất đóng cắt tối thiểu

1 mA @ 24 V;

10 mA @ 12 V;

100 mA @ 5 V

Dòng khởi động 20 A / 20 ms
Khả năng đóng cắt AC (tải thuần trở), tối đa 1500 VA
Khả năng đóng cắt DC (tải thuần trở), tối đa 72 W @ 12 V
Thời gian trễ đóng < 40 ms
Thời gian trễ ngắt < 35 ms
Loại tiếp điểm 1 tiếp điểm CO (AgNi)
Tuổi thọ cơ khí 5 × 10⁶ chu kỳ đóng cắt
Độ cao vận hành ≤ 2000 m so với mực nước biển
Thanh ray lắp đặt TS 35
Nút kiểm tra Không
Đèn báo vị trí công tắc cơ khí Không
Màu sắc Đen
UL94 flammability rating component
  • Component: Housing
  • UL94 flammability rating: V-0
  • Component: Relay status indicator
  • UL94 flammability rating: V-2
  • Component: Pusher
  • UL94 flammability rating: V-0
Điện áp định mức 300 V
Cấp độ ô nhiễm 2
Cấp quá điện áp III
Khoảng cách cách điện và đường rò phía điều khiển – tải ≥ 6 mm
Độ bền điện phía điều khiển – tải 4 kVeff / 1 phút
Kiểu cách điện tại đầu vào và đầu ra Cách điện tăng cường
Độ bền điện của tiếp điểm hở 1 kVeff / 1 phút
Độ bền điện với thanh ray lắp đặt 4 kVeff / 1 phút
Điện áp chịu xung 6 kV (1,2/50 µs)
Cấp bảo vệ IP20
Phương pháp kết nối dây PUSH IN
Chiều dài tuốt dây (kết nối định mức) 9 mm
Tiết diện kẹp, kết nối định mức 1,5 mm²
Tiết diện dây dẫn (kết nối định mức), tối thiểu 0,14 mm²
Tiết diện dây dẫn (kết nối định mức), tối đa 2,5 mm²
Tiết diện dây đấu nối AWG, tối thiểu AWG 26
Tiết diện dây đấu nối AWG, tối đa AWG 14
Tiết diện dây cứng, tối thiểu 0,5 mm²
Tiết diện dây cứng, tối đa 1,5 mm²
Tiết diện dây cứng (AWG), tối thiểu AWG 26
Tiết diện dây cứng (AWG), tối đa AWG 14
Tiết diện dây mềm nhiều sợi, tối thiểu 0,35 mm²
Tiết diện dây mềm nhiều sợi, tối đa 2,5 mm²
Tiết diện dây mềm nhiều sợi (AWG), tối thiểu AWG 26
Tiết diện dây mềm nhiều sợi (AWG), tối đa AWG 14
Tiết diện dây mềm nhiều sợi có đầu cos DIN 46228/4, tối thiểu 0,14 mm²
Tiết diện dây mềm nhiều sợi có đầu cos DIN 46228/4, tối đa 1,5 mm²
Tiết diện dây mềm có đầu cos (DIN 46228-1), tối thiểu 0,5 mm²
Tiết diện dây mềm có đầu cos (DIN 46228-1), tối đa 1,5 mm²
Kích thước tua vít 0,6 × 3,5 mm
Chiều sâu 62,5 mm
Chiều sâu (inch) 2,461 inch
Chiều cao 89,4 mm
Chiều cao (inch) 3,52 inch
Chiều rộng 6,4 mm
Chiều rộng (inch) 0,252 inch
Khối lượng tịnh 30 g
Nhiệt độ bảo quản −40 °C … +85 °C
Nhiệt độ môi trường −40 °C … +60 °C
Độ ẩm 5–85% độ ẩm tương đối, Tu = 40 °C, không ngưng tụ

>> Download: Data sheet relay TRPL 12-60VUC 1CO – 2773770000

Ứng dụng của Weidmuller 2773770000

Module rơ le 2773770000 có thể được sử dụng trong:

  • Tủ điều khiển công nghiệp.
  • Hệ thống PLC.
  • Hệ thống tự động hóa.
  • Mạch giao tiếp giữa bộ điều khiển và tải.
  • Điều khiển thiết bị điện.
  • Mạch chuyển tiếp tín hiệu.
  • Các hệ thống cần cách ly và chuyển mạch bằng rơ le.

Khi lựa chọn, cần kiểm tra điện áp điều khiển, dòng tải, cấu hình tiếp điểm và điều kiện vận hành để đảm bảo phù hợp với ứng dụng thực tế.

Vũ Nguyên phân phối Rơ le Weidmuller chính hãng

Công ty Vũ Nguyên chuyên cung cấp các dòng rơ le Weidmüller theo dự án, đáp ứng trọn vẹn yêu cầu đóng cắt, cách ly tín hiệu và bảo vệ mạch trong hệ thống tủ điện tự động hóa.

Vũ Nguyên phân phối đa dạng các dòng rơ le phù hợp với mọi hệ thống như: TERMSERIES, D-SERIES, RIDERSERIES,... Sản phẩm chính hãng, đảm bảo chất lượng, đầy đủ chứng từ.

Cần báo giá TRPL 12-60VUC 1CO – 2773770000, Quý khách vui lòng liên hệ đến Hotline 028 3553 4567 để được phản hồi thông tin sản phẩm và báo giá.
