Quạt tản nhiệt là gì? Cấu tạo, phân loại và top 3 thương hiệu bán chạy

Trong các hệ thống điện – điện tử – tự động hóa hiện đại, quạt tản nhiệt là thiết bị gần như bắt buộc để đảm bảo linh kiện vận hành ổn định, kéo dài tuổi thọ và hạn chế sự cố quá nhiệt. Từ tủ điện công nghiệp, bộ nguồn switching, inverter, PLC cho đến server, máy CNC hay hệ thống LED công suất cao – tất cả đều cần giải pháp làm mát hiệu quả.

Vậy quạt tản nhiệt là gì, cấu tạo ra sao, có những loại nào và đâu là các thương hiệu được kỹ sư tin dùng nhất hiện nay? Cùng Vũ Nguyên tìm hiểu chi tiết về dòng sản phẩm công nghiệp này tại đây.

Quạt tản nhiệt là gì? Nguyên lý hoạt động của quạt

Quạt tản nhiệt (Cooling Fan) là hay còn gọi là quạt làm mát. Đây là thiết bị cơ điện có chức năng luân chuyển luồng không khí. Giúp tản nhiệt lượng sinh ra từ các linh kiện điện tử ra môi trường bên ngoài.

Trong các hệ thống công nghiệp, quạt làm mát thường được lắp trực tiếp vào:

• Tủ điện điều khiển
• Bộ nguồn 24VDC / 48VDC
• Biến tần
• Máy chủ – server
• Hệ thống viễn thông

Nguyên lý hoạt động

Nguyên lý hoạt động của quạt tản nhiệt dựa trên đối lưu cưỡng bức:

• Động cơ quay làm cánh quạt chuyển động.
• Cánh quạt tạo chênh lệch áp suất giữa hai phía.
• Không khí nóng được hút ra và thay thế bằng luồng khí mát hơn.

Quá trình này giúp tăng hệ số truyền nhiệt so với đối lưu tự nhiên gấp nhiều lần.

Cấu tạo chi tiết của quạt tản nhiệt

Một chiếc quạt tản nhiệt công nghiệp chất lượng cao không chỉ đơn thuần là bộ cánh quạt quay, mà là sự kết hợp của 4 bộ phận chính:

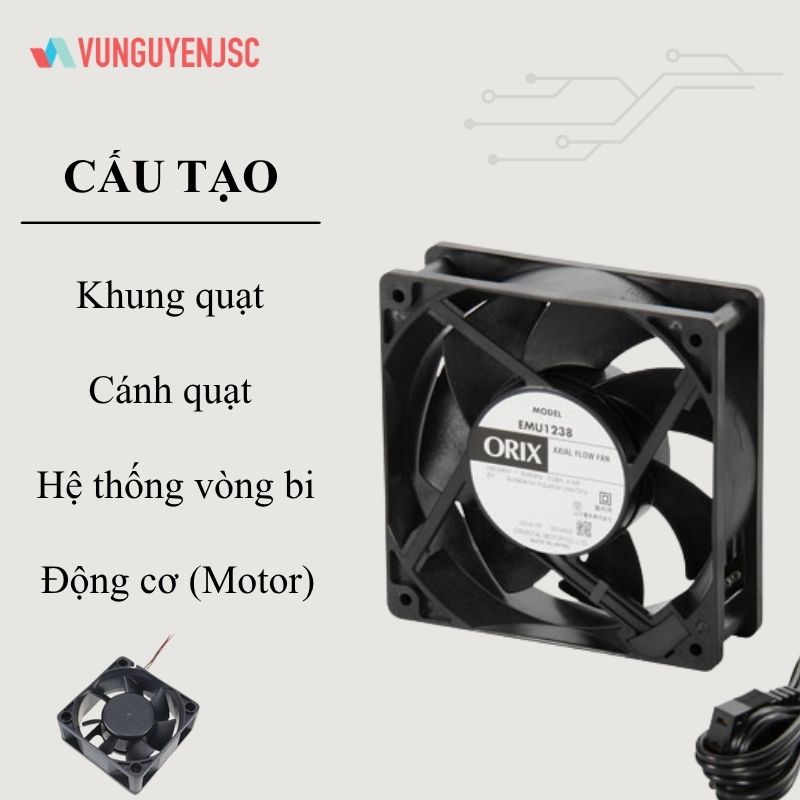

Cấu tạo chi tiết của quạt tản nhiệt

Khung quạt (Frame): Thường được làm từ nhựa PBT gia cường sợi thủy tinh chống cháy (UL94V-0) hoặc hợp kim nhôm đúc để chịu lực và chống rung. Chuẩn kích thước phổ biến: 80x80mm, 92x92mm, 120x120mm, 172x150mm.

Cánh quạt (Propeller): Được thiết kế khí động học. Số lượng và độ nghiêng của cánh quyết định sự cân bằng giữa lưu lượng gió và áp suất tĩnh.

Hệ thống vòng bi (Bearing System): Đây là yếu tố quyết định tuổi thọ của quạt tản nhiệt:

• Sleeve Bearing: Giá rẻ, độ ồn thấp lúc mới dùng nhưng tuổi thọ ngắn.
• Ball Bearing (Vòng bi đơn/kép): Độ bền cực cao, hoạt động ổn định ở nhiệt độ lên tới 70°C. Đây là tiêu chuẩn bắt buộc cho quạt công nghiệp.

Động cơ (Motor): Thường là động cơ DC không chổi than (Brushless DC) giúp giảm nhiễu điện từ (EMI) và tiết kiệm điện năng.

Phân loại quạt tản nhiệt phổ biến hiện nay

Dựa trên nhu cầu lắp đặt, kỹ sư thường phân loại quạt theo các tiêu chí sau:

1. Phân loại theo điện áp

Quạt tản nhiệt AC

• Điện áp: 110V / 220V
• Công suất lớn
• Ứng dụng trong tủ điện công nghiệp. Dùng trực tiếp điện lưới, thường lắp cho các tủ điện lớn hoặc hệ thống thông gió nhà xưởng đơn giản.
• Ưu điểm: Lắp đặt đơn giản, không cần bộ nguồn phụ

Quạt tản nhiệt DC

• Điện áp: 12V / 24V / 48V
• Phổ biến trong thiết bị điện tử
• Có thể điều khiển tốc độ
• Ưu điểm: Tiết kiệm điện, độ ồn thấp, linh hoạt điều khiển. Phổ biến nhất trong công nghiệp (đặc biệt là 24V).

2. Phân loại theo cấu trúc

Quạt hướng trục (Axial Fan): Luồng gió song song trục quay
Lưu lượng gió lớn. Phù hợp để làm mát trực tiếp linh kiện.

Quạt ly tâm (Centrifugal Fan): Gió thổi vuông góc trục quay. Áp suất tĩnh cao. Phù hợp không gian hẹp hoặc có trở kháng cao.

Các thông số kỹ thuật quan trọng khi chọn quạt tản nhiệt

Khi lựa chọn quạt tản nhiệt cho tủ điện hoặc thiết bị công nghiệp, cần đặc biệt lưu ý:

• Lưu lượng gió (CFM): Lưu lượng gió càng cao, khả năng thay đổi không khí càng nhanh.
• Áp suất tĩnh (Static Pressure): Thông số này cực kỳ quan trọng nếu quạt phải thổi xuyên qua lưới lọc bụi hoặc các phiến tản nhiệt dày đặc.
• Hệ thống dây điều khiển: Các dòng quạt 4 dây hỗ trợ tín hiệu PWM để điều chỉnh tốc độ theo nhiệt độ thực tế.
• Noise (dBA): Độ ồn. Quạt công nghiệp tốc độ cao thường có độ ồn từ 45-65 dBA.

Top 3 thương hiệu quạt tản nhiệt bán chạy nhất

1. NMB MinebeaMitsumi

NMB là hãng sản xuất quạt lớn nhất thế giới, nổi tiếng với công nghệ vòng bi chính xác (Precision Ball Bearings). Quạt NMB có độ bền vượt trội (MTBF trên 50,000 giờ), là lựa chọn số 1 cho Server và thiết bị y tế.

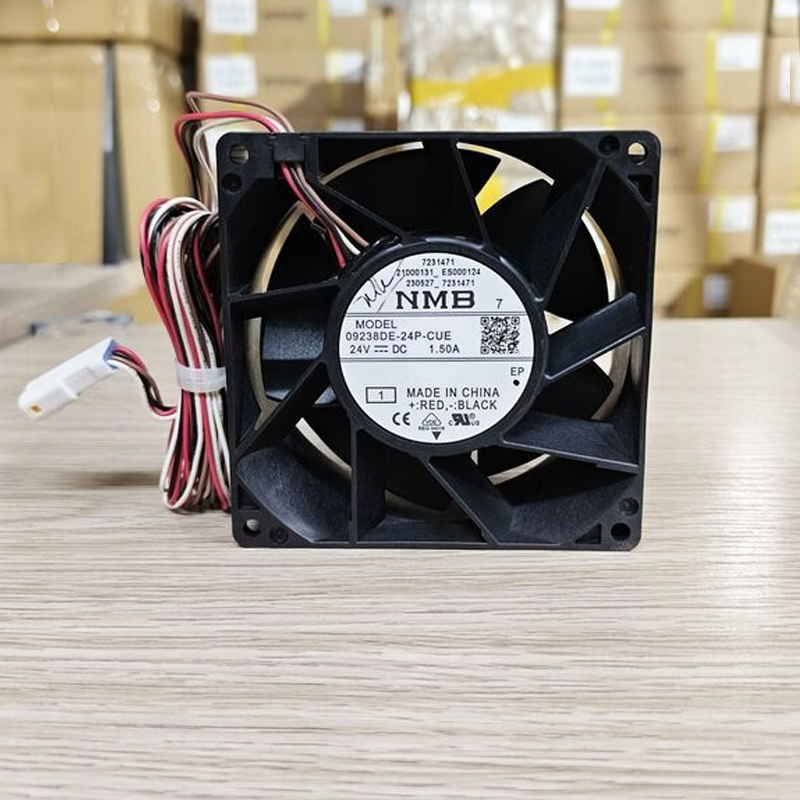

Quạt tản nhiệt NMB

Ưu điểm:

• Ổ bi kép bền bỉ
• Tuổi thọ cao
• Độ ồn thấp
• Phù hợp server, viễn thông, thiết bị công nghiệp

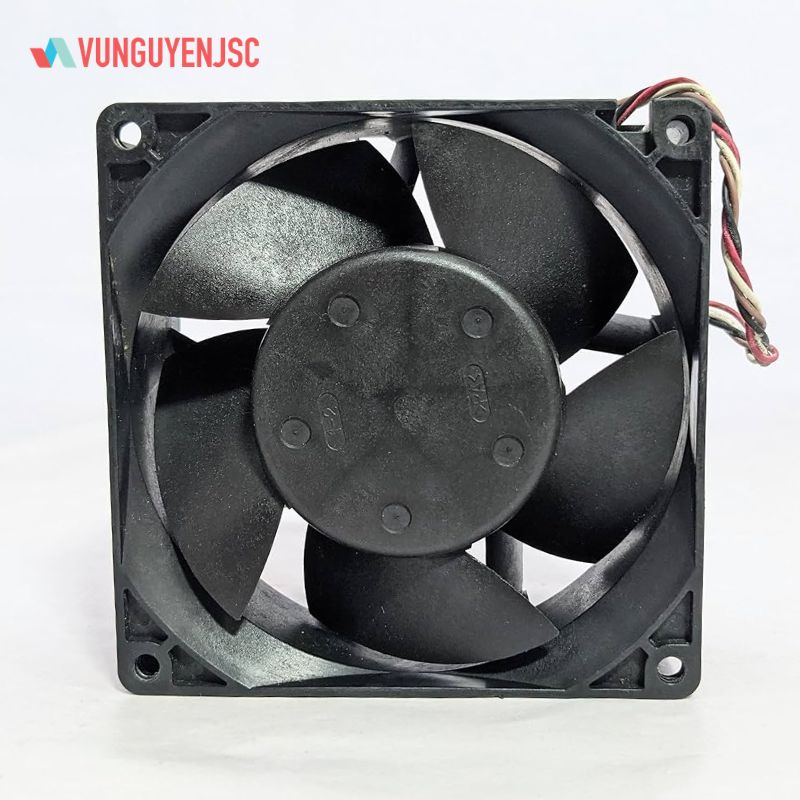

Dòng phổ biến: NMB 09238DE-24P-CUE

NMB được đánh giá cao về độ ổn định và hiệu suất trong môi trường làm việc liên tục 24/7.

2. Thương hiệu Panaflo (Panasonic)

Panaflo là dòng quạt tản nhiệt danh tiếng thuộc tập đoàn Panasonic, nổi tiếng với công nghệ độc quyền Hydro Wave Bearing (HWB).

Quạt tản nhiệt Panaflo

Ưu điểm nổi bật:

• Thiết kế tối ưu khí động học
• Độ ồn thấp, vận hành êm
• Tuổi thọ cao (MTBF lớn)
• Khả năng chịu nhiệt và tải liên tục tốt
• Ứng dụng: Thường được ưu tiên trong các thiết bị âm thanh cao cấp, máy xét nghiệm y tế và các hệ thống máy tính yêu cầu sự yên tĩnh tuyệt đối nhưng phải hoạt động bền bỉ 24/7.

3. Thương hiệu Delta Electronics

Delta sở hữu danh mục sản phẩm khổng lồ với hiệu suất cực mạnh. Các dòng quạt của Delta thường thấy trong các máy đào coin, trạm viễn thông nhờ khả năng thổi gió áp suất cao tuyệt vời.

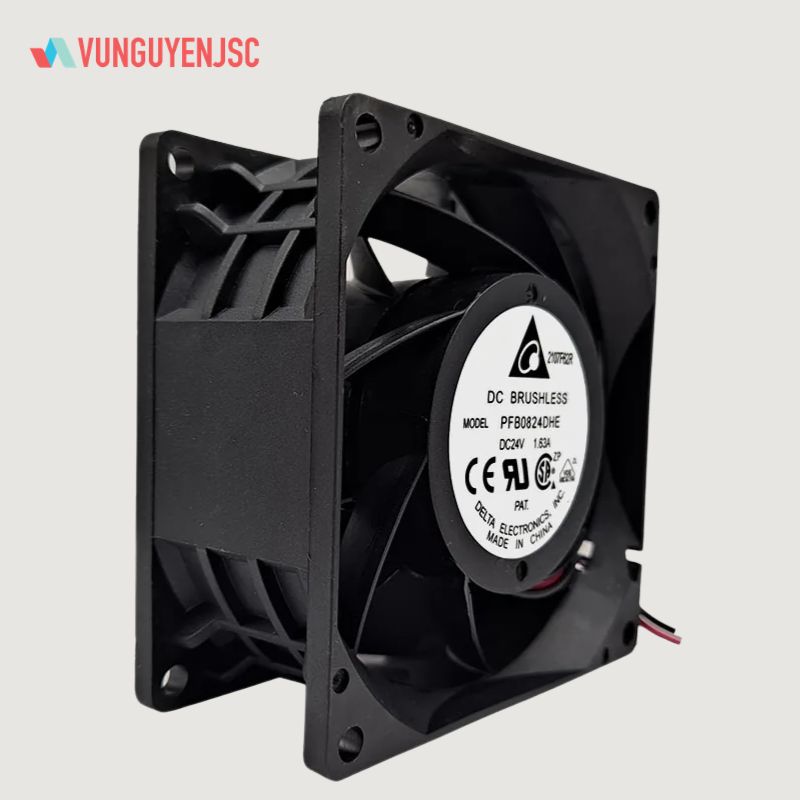

Quạt tản nhiệt Delta Electronics

Ưu điểm:

• Lưu lượng gió lớn
• Áp suất cao
• Hoạt động ổn định trong môi trường khắc nghiệt
• Ứng dụng: Nhà máy sản xuất. Thiết bị công suất lớn. Hệ thống làm mát công nghiệp

Kinh nghiệm chọn mua quạt làm mát phù hợp

Bước 1: Xác định công suất nhiệt cần giải nhiệt

Tính tổng công suất thiết bị trong tủ điện.

Ước tính nhiệt lượng sinh ra để chọn CFM phù hợp.

Bước 2: Tính toán lưu lượng gió

Công thức tham khảo:

CFM ≈ (3.16 × Công suất nhiệt (W)) / ΔT

Trong đó:

ΔT là chênh lệch nhiệt độ mong muốn

Bước 3: Chọn điện áp phù hợp

Hệ thống có sẵn 24VDC → dùng quạt 24V

Tủ điện công nghiệp → thường dùng 220VAC

Bước 4: Xem xét môi trường làm việc

Nhiều bụi → chọn quạt có lọc bụi

Nhiệt độ cao → chọn loại chịu nhiệt

Môi trường hóa chất → cần chống ăn mòn

Địa chỉ cung cấp quạt tản nhiệt chính hãng, giá tốt

Quạt tản nhiệt đóng vai trò quan trọng trong việc bảo vệ và tối ưu hiệu suất thiết bị điện – điện tử. Bạn đang cần tìm địa cung cấp các loạt quạt tản nhiệt các dòng? Hãy đến với Công ty Vũ Nguyên.

Công ty Vũ Nguyên là đơn vị chuyên phân phối thiết bị điện – tự động hóa – linh kiện công nghiệp chính hãng tại Việt Nam.

Thông tin liên hệ:

CÔNG TY CỔ PHẦN CÔNG NGHỆ VŨ NGUYÊN

Hotline: 028 3553 4567

Email: sales@vunguyenjsc.com

Câu hỏi thường gặp về quạt tản nhiệt (FAQs)

1. Quạt tản nhiệt AC và DC khác nhau như thế nào?

AC dùng điện lưới trực tiếp. DC dùng nguồn 12V/24V và có thể điều khiển tốc độ.

2. Làm sao để phân biệt chiều hút và chiều thổi của quạt?

Hầu hết các dòng quạt như NMB, Orix hay Delta đều có hai mũi tên nhỏ được dập nổi trên khung (Frame):

• Mũi tên hướng dọc: Chỉ chiều quay của cánh quạt.
• Mũi tên hướng ngang: Chỉ chiều luồng gió đi từ mặt trước ra mặt sau.
• Mẹo nhỏ: Mặt có dán tem thông số thường là mặt gió đi ra (thổi).

3. Bao lâu nên thay quạt tản nhiệt?

Thời gian thay thế phụ thuộc vào loại vòng bi (Bearing) của quạt:

• Quạt vòng bi bạc (Sleeve Bearing): Sau 1 - 2 năm (khoảng 30.000 giờ). Loại này nhanh khô dầu, dễ kẹt.
• Quạt vòng bi kép (Ball Bearing - như NMB, Orix): Sau 5 - 7 năm (trên 50.000 giờ). Đây là dòng bền bỉ, chuyên dụng cho công nghiệp.
• Thay ngay khi: Phát hiện quạt kêu to, rung mạnh, hoặc nhiệt độ thiết bị tăng cao bất thường.

4. Tại sao nên dùng quạt tản nhiệt?

Quạt không chỉ làm mát mà còn là "thiết bị bảo hiểm" cho hệ thống. Giúp bảo vệ linh kiện, tăng tuổi thọ, ổn định hiệu suất.

5. Mua quạt làm mát cho tủ điện tại Công ty Vũ Nguyên có được bảo hàng không?

Có. Khi bạn mua quạt làm mát cho tủ điện tại Vũ Nguyên, sản phẩm sẽ được bảo hành chính hãng theo chính sách của nhà sản xuất.
