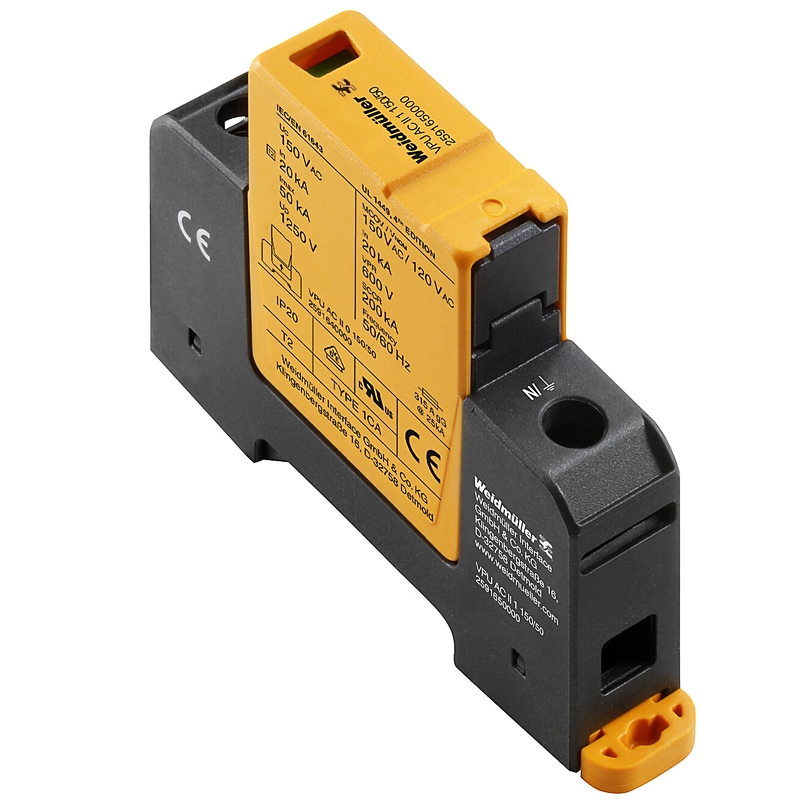

Weidmuller VPU AC II 1 150/50 là thiết bị chống sét lan truyền (Surge voltage arrester) thuộc dòng VPU AC II, mã sản phẩm 2591650000. Sản phẩm được thiết kế cho hệ thống điện hạ áp, với cấu hình một pha (Single-phase) và phù hợp với hệ thống nối đất TN.
Thiết bị có chức năng Surge protection, giúp hạn chế ảnh hưởng của các xung quá điện áp lan truyền trên đường cấp điện đến các thiết bị được bảo vệ.
Đây là một trong những giải pháp cần xem xét khi thiết kế hệ thống bảo vệ quá điện áp cho tủ điện, hệ thống phân phối hoặc các thiết bị điện hạ áp.
| Thông số | Giá trị |
|---|---|
| Phiên bản | Thiết bị chống sét lan truyền, hạ áp, bảo vệ chống sét, một pha, TN |
| Mã đặt hàng | 2591650000 |
| Kiểu | VPU AC II 1 150/50 |
| Thông tin sản phẩm | Đối với ứng dụng DC, vui lòng sử dụng cầu chì SIBA loại NH2XL aR/aSF DC 1500 V |
| Chiều dài tuốt dây | 18 mm |
| Phương pháp kết nối dây | Kết nối bằng vít |
| Kiểu kết nối | Kết nối bằng vít |
| Chiều dài tuốt dây (kết nối định mức) | 18 mm |
| Mô-men siết, tối thiểu | 3 Nm |
| Mô-men siết, tối đa | 4.5 Nm |
| Phạm vi kẹp, kết nối định mức | 16 mm² |
| Tiết diện dây dẫn (kết nối định mức), tối thiểu | 1.5 mm² |
| Tiết diện dây dẫn (kết nối định mức), tối đa | 35 mm² |
| Tiết diện kết nối dây AWG, tối thiểu | AWG 16 |
| Tiết diện kết nối dây AWG, tối đa | AWG 2 |
| Tiết diện dây, dây cứng, tối thiểu | 1.5 mm² |
| Tiết diện dây, dây cứng, tối đa | 35 mm² |
| Tiết diện kết nối dây, dây nhiều sợi, tối thiểu | 1.5 mm² |
| Tiết diện kết nối dây, dây nhiều sợi, tối đa | 25 mm² |
| Tiết diện kết nối, dây bện, tối thiểu | 1.5 mm² |
| Tiết diện kết nối, dây bện, tối đa | 35 mm² |
| Xung kết hợp UOC | 6 kV |
| Dòng phóng điện (loại III) | 3 kA |
| Dòng phóng điện Imax (8/20 µs), dây-PE | 50 kA |
| Dòng phóng điện In (8/20 µs), dây-PE | 20 kA |
| Phối hợp năng lượng (≤10 m) | Loại IILoại III |
| Khả năng dập dòng điện theo Ifi | Không cần xem xét dòng điện theo |
| Dải tần số, tối đa | 60 Hz |
| Dải tần số, tối thiểu | 50 Hz |
| Bảo vệ bằng cầu chì | Không cần cầu chì ≤315 A gG250 A gG @50 kA Isccr315 A gG @25 kA Isccr |
| Dòng điện rò (điện áp danh định) | 0.3 mA |
| Mạng điện hạ áp | Một phaTN |
| Điện áp nguồn | 120 V / 240 V |
| Điện áp liên tục tối đa, Uc (AC) | 150 V |
| Số cực | 1 |
| Mức bảo vệ Up tại IN (L/N-PE) | ≤ 1.25 kV |
| Điện áp định mức (AC) | 120 V |
| Cấp yêu cầu theo IEC 61643-11 | Loại IILoại III |
| Cấp yêu cầu (EN 61643-11) | T2T3 |
| Thời gian đáp ứng / thời gian phục hồi | ≤ 25 ns |
| Khả năng chịu dòng ngắn mạch ISCCR | 50 kA |
| Tiếp điểm tín hiệu | Không |
| Loại SPD | T2 |
| Tiêu chuẩn | IEC 61643-11EN 61643-11UL 1449 |
| Điện áp tăng tạm thời (quá điện áp) | 229 V |
| Loại điện áp | AC |
| Có tích hợp cầu chì dự phòng | Không |
| Màu sắc | CamĐen |
| Thiết kế | Vỏ lắp đặt; 1TE |
| Insta IP 20 | IP20 |
| Thanh ray lắp đặt | TS 35 |
| Độ cao vận hành | ≤ 4000 m |
| Hiển thị chức năng quang học | Xanh = OK; đỏ = thiết bị chống sét bị lỗi - thay thế |
| Cấp bảo vệ | IP20 ở trạng thái lắp đặt |
| Phân khúc | Phân phối điện |
| Cấp khả năng cháy UL 94 | V-0 |
| Nhiệt độ lưu trữ | -40 °C...85 °C |
| Nhiệt độ môi trường | -40 °C…85 °C |
| Nhiệt độ vận hành | -40 °C...85 °C |
| Độ ẩm | 5 - 95% độ ẩm tương đối |
| Chiều sâu | 68 mm |
| Chiều sâu (inch) | 2.677 inch |
| Chiều sâu bao gồm thanh DIN | 76 mm |
| Chiều cao | 90 mm |
| Chiều cao (inch) | 3.543 inch |
| Chiều rộng | 18 mm |
| Chiều rộng (inch) | 0.709 inch |
| Khối lượng tịnh | 125 g |
>> Download:Data sheet Weidmuller VPU AC II 1 150/50 – 2591650000
