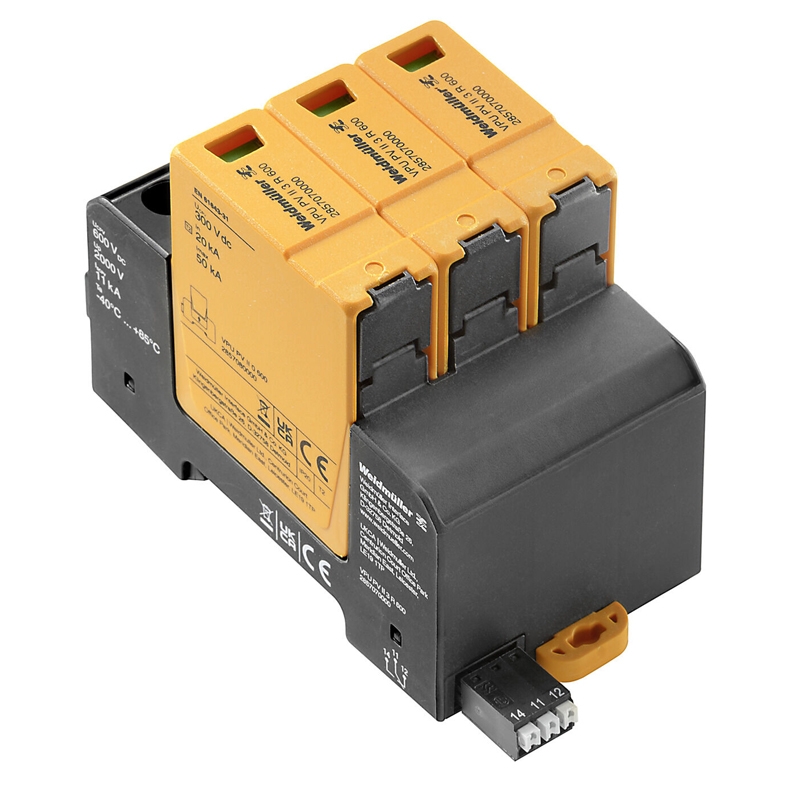

Weidmuller VPU PV II 3 R 600 – mã 2857070000 là thiết bị chống sét lan truyền (SPD) dành cho hệ thống điện áp DC, thuộc dòng VPU PV. Sản phẩm có 3 cực, điện áp định mức 600 V DC và được phân loại SPD Type T2, đáp ứng Requirements Class T2 theo EN 61643-11. Thiết bị được thiết kế để hạn chế ảnh hưởng của các xung quá điện áp lan truyền đến hệ thống điện và các thiết bị được kết nối.
Model có thời gian đáp ứng ≤25 ns, cho phép thiết bị phản ứng nhanh khi xuất hiện xung quá điện áp. VPU PV II 3 R 600 được trang bị tiếp điểm báo hiệu 1CO, 250 V/ 1 A, hỗ trợ đưa trạng thái SPD về mạch giám sát bên ngoài. Thiết bị có cấp bảo vệ IP20, màu đen/cam và không tích hợp cầu chì dự phòng (back-up fuse).
| Thông số | Giá trị |
|---|---|
| Mã đặt hàng | 2857070000 |
| Kiểu | VPU PV II 3 R 600 |
| Chiều dài tuốt dây | 18 mm |
| Kiểu kết nối | Kết nối bằng vít |
| Chiều dài tuốt dây (kết nối định mức) | 18 mm |
| Mô-men siết, tối thiểu | 3 Nm |
| Mô-men siết, tối đa | 4.5 Nm |
| Phạm vi kẹp, kết nối định mức | 6 mm² |
| Tiết diện dây dẫn (kết nối định mức), tối thiểu | 1.5 mm² |
| Tiết diện dây dẫn (kết nối định mức), tối đa | 35 mm² |
| Tiết diện dây, dây cứng, tối thiểu | 1.5 mm² |
| Tiết diện dây, dây cứng, tối đa | 1.5 mm² |
| Tiết diện kết nối dây, dây nhiều sợi, tối thiểu | 1.5 mm² |
| Tiết diện kết nối dây, dây nhiều sợi, tối đa | 25 mm² |
| Tiết diện dây dẫn, dây mềm có đầu cos (DIN 46228-1), tối thiểu | 1.5 mm² |
| Tiết diện dây dẫn, dây mềm có đầu cos (DIN 46228-1), tối đa | 25 mm² |
| Tiết diện kết nối, dây bện, tối thiểu | 1.5 mm² |
| Tiết diện kết nối, dây bện, tối đa | 35 mm² |
| Dòng phóng điện Imax (8/20 µs), dây-PE | 50 kA |
| Dòng điện rò (điện áp danh định) | 30 µA |
| Số cực | 3 |
| Điện áp định mức (DC) | 600 V |
| Cấp yêu cầu (EN 61643-11) | T2 |
| Thời gian đáp ứng / thời gian phục hồi | ≤ 25 ns |
| Tiếp điểm tín hiệu | 250 V 1A 1CO |
| Loại SPD | T2 |
| Tiêu chuẩn | EN 61643-31EN 50539-11 |
| Loại điện áp | DC |
| Có tích hợp cầu chì dự phòng | Không |
| Dòng phóng điện In (8/20 µs) | 20 kA |
| Độ cao vận hành trong hệ thống PV nối đất | ≤ 2000 m |
| Độ cao vận hành trong hệ thống PV không nối đất | ≤ 4000 m |
| Mức bảo vệ Up (+/- , -/PE , +/PE) | ≤ 2 kV |
| Điện áp hệ thống PV (Ucpv), tối đa | 600 V |
| Cấp yêu cầu | Loại II |
| Dòng ngắn mạch (ISCPV) | 11,000 A |
| Tiêu chuẩn | EN 61643-31EN 50539-11 |
| Tổng dòng phóng điện (Itotal) (8 / 20 µs) | 50 kA |
| Cấp độ ô nhiễm | 2 |
| Cấp quá điện áp | III |
| Màu sắc | ĐenCam |
| Thiết kế | Vỏ lắp đặt; 3TE |
| Insta IP 20 | IP20 |
| Thanh ray lắp đặt | TS 35 |
| Độ cao vận hành | ≤ 4000 m |
| Hiển thị chức năng quang học | Xanh = OK; đỏ = thiết bị chống sét bị lỗi - thay thế |
| Cấp bảo vệ | IP20 |
| Cấp khả năng cháy UL 94 | V-0 |
| Phiên bản | Có tiếp điểm từ xa |
| Kiểu kết nối | PUSH IN |
| Tiết diện dây kết nối, dây cứng (cảnh báo từ xa), tối đa | 1.5 mm² |
| Tiết diện dây kết nối, dây cứng (cảnh báo từ xa), tối thiểu | 0.14 mm² |
| Chiều dài tuốt dây | 8 mm |
| Nhiệt độ lưu trữ | -40 °C...85 °C |
| Nhiệt độ vận hành | -40 °C...85 °C |
| Độ ẩm | 5 - 95% độ ẩm tương đối |
| Chiều sâu | 75 mm |
| Chiều sâu (inch) | 2.953 inch |
| Chiều cao | 110 mm |
| Chiều cao (inch) | 4.331 inch |
| Chiều rộng | 54 mm |
| Chiều rộng (inch) | 2.126 inch |
| Kích thước lắp đặt - chiều cao | 75 mm |
| Khối lượng tịnh | 353 g |
>> Download: Data sheet Weidmuller VPU PV II 3 R 600 – 2857070000
