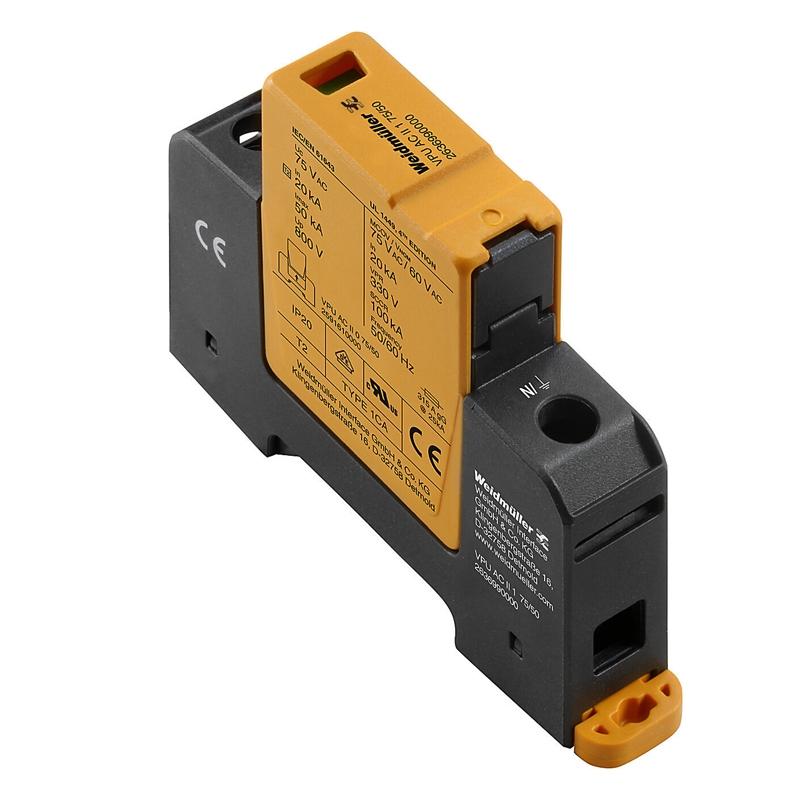

Weidmuller VPU AC II 1 75/50 là thiết bị chống sét lan truyền (Surge voltage arrester) thuộc dòng VPU AC II, mã sản phẩm 2636990000. Model được thiết kế cho hệ thống điện hạ áp, với cấu hình chống sét lan truyền một pha (Single-phase), hệ thống TN.
Sản phẩm được định hướng cho các hệ thống cần hạn chế tác động của xung quá điện áp lan truyền lên thiết bị điện và mạch điện phía sau. Với cấu hình VPU AC II, model này phù hợp để xem xét trong các giải pháp bảo vệ chống quá điện áp cho hệ thống AC theo cấu hình được nhà sản xuất quy định.
| Thông số | Giá trị |
|---|---|
| Phiên bản | Thiết bị chống sét lan truyền, hạ áp, bảo vệ chống sét, một pha, TN |
| Mã đặt hàng | 2636990000 |
| Kiểu | VPU AC II 1 75/50 |
| Thông tin sản phẩm | Đối với ứng dụng DC, vui lòng sử dụng cầu chì SIBA loại NH2XL aR/aSF DC 1500 V |
| Chiều dài tuốt dây | 18 mm |
| Phương pháp kết nối dây | Kết nối bằng vít |
| Kiểu kết nối | Kết nối bằng vít |
| Chiều dài tuốt dây (kết nối định mức) | 18 mm |
| Mô-men siết, tối thiểu | 3 Nm |
| Mô-men siết, tối đa | 4.5 Nm |
| Phạm vi kẹp, kết nối định mức | 16 mm² |
| Tiết diện dây dẫn (kết nối định mức), tối thiểu | 1.5 mm² |
| Tiết diện dây dẫn (kết nối định mức), tối đa | 35 mm² |
| Tiết diện kết nối dây AWG, tối thiểu | AWG 16 |
| Tiết diện kết nối dây AWG, tối đa | AWG 2 |
| Tiết diện dây, dây cứng, tối thiểu | 1.5 mm² |
| Tiết diện dây, dây cứng, tối đa | 35 mm² |
| Tiết diện kết nối dây, dây nhiều sợi, tối thiểu | 1.5 mm² |
| Tiết diện kết nối dây, dây nhiều sợi, tối đa | 25 mm² |
| Tiết diện kết nối, dây bện, tối thiểu | 1.5 mm² |
| Tiết diện kết nối, dây bện, tối đa | 35 mm² |
| Xung kết hợp UOC | 6 kV |
| Dòng phóng điện (loại III) | 3 kA |
| Dòng phóng điện Imax (8/20 µs), dây-PE | 50 kA |
| Dòng phóng điện In (8/20 µs), dây-PE | 20 kA |
| Phối hợp năng lượng (≤10 m) | Loại IILoại III |
| Khả năng dập dòng điện theo Ifi | Không cần xem xét dòng điện theo |
| Dải tần số, tối đa | 60 Hz |
| Dải tần số, tối thiểu | 50 Hz |
| Bảo vệ bằng cầu chì | Không cần cầu chì ≤315 A gG250 A gG @50 kA Isccr315 A gG @25 kA Isccr |
| Dòng điện rò (điện áp danh định) | 0.3 mA |
| Mạng điện hạ áp | Một phaTN |
| Điện áp liên tục tối đa, Uc (AC) | 75 V |
| Số cực | 1 |
| Mức bảo vệ Up tại IN (L/N-PE) | ≤ 0.8 kV |
| Điện áp định mức (AC) | 48 V |
| Cấp yêu cầu theo IEC 61643-11 | Loại IILoại III |
| Cấp yêu cầu (EN 61643-11) | T2T3 |
| Thời gian đáp ứng / thời gian phục hồi | ≤ 25 ns |
| Khả năng chịu dòng ngắn mạch ISCCR | 50 kA |
| Tiếp điểm tín hiệu | Không |
| Loại SPD | T2 |
| Tiêu chuẩn | IEC 61643-11EN 61643-11UL 1449 |
| Điện áp tăng tạm thời (quá điện áp) | 114 V |
| Loại điện áp | AC |
| Có tích hợp cầu chì dự phòng | Không |
| Cấp độ ô nhiễm | 2 |
| Cấp quá điện áp | III |
| Nhiệt độ lưu trữ | -40 °C...85 °C |
| Nhiệt độ môi trường | -40 °C…85 °C |
| Nhiệt độ vận hành | -40 °C...85 °C |
| Độ ẩm | 5 - 95% độ ẩm tương đối |
| Chiều sâu | 68 mm |
| Chiều sâu (inch) | 2.677 inch |
| Chiều sâu bao gồm thanh DIN | 76 mm |
| Chiều cao | 90 mm |
| Chiều cao (inch) | 3.543 inch |
| Chiều rộng | 18 mm |
| Chiều rộng (inch) | 0.709 inch |
| Khối lượng tịnh | 132 g |
>> Download: Data sheet Weidmuller VPU AC II 1 75/50 – 2636990000
Công ty Vũ Nguyên hỗ trợ khách hàng tìm mua thiết bị Weidmuller phục vụ tủ điện, hệ thống điều khiển và tự động hóa công nghiệp. Với từng mã sản phẩm, Vũ Nguyên có thể kiểm tra thông tin kỹ thuật, cấu hình và gửi báo giá theo nhu cầu.
Gửi mã Weidmuller VPU AC II 1 75/50 – 2636990000 để được Vũ Nguyên kiểm tra và báo giá nhanh.
