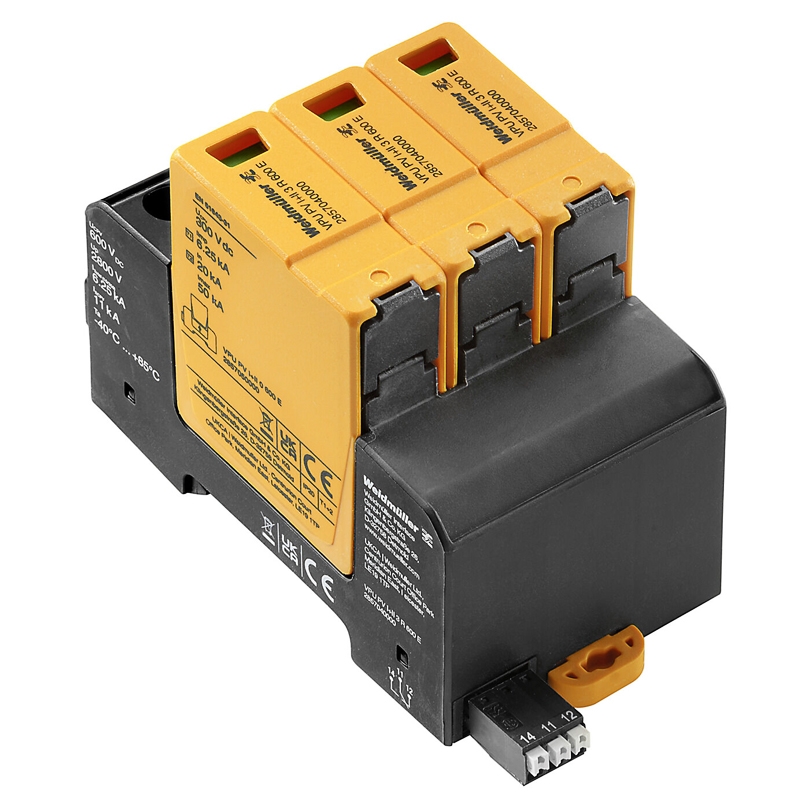

Weidmuller VPU PV I+II 3 R 600 E – mã 2857040000 là thiết bị chống sét lan truyền (Surge Protection Device – SPD) được thiết kế cho các hệ thống điện DC, thuộc dòng VPU PV.
Sản phẩm có chức năng hỗ trợ bảo vệ hệ thống trước các xung điện áp và dòng điện do hiện tượng quá điện áp lan truyền, đặc biệt trong các hệ thống điện áp DC.
Weidmuller 2857040000 sử dụng đấu nối bằng vít (Screw connection), với chiều dài tuốt dây 18 mm. Theo dữ liệu kỹ thuật được cung cấp, thiết bị có dòng phóng điện cực đại Imax 40 kA (8/20 µs) giữa dây và PE. Thông số Energy coordination của sản phẩm bao gồm Type I, Type II và Type III, cho thấy thiết bị được phân loại theo khả năng phối hợp năng lượng trong các cấp bảo vệ tương ứng.
| Thông số | Giá trị |
|---|---|
| Mã đặt hàng | 2857040000 |
| Kiểu | VPU PV I+II 3 R 600 E |
| Chiều dài tuốt dây | 18 mm |
| Kiểu kết nối | Kết nối bằng vít |
| Chiều dài tuốt dây (kết nối định mức) | 18 mm |
| Mô-men siết, tối thiểu | 3 Nm |
| Mô-men siết, tối đa | 4.5 Nm |
| Phạm vi kẹp, kết nối định mức | 6 mm² |
| Tiết diện dây dẫn (kết nối định mức), tối thiểu | 1.5 mm² |
| Tiết diện dây dẫn (kết nối định mức), tối đa | 35 mm² |
| Tiết diện dây, dây cứng, tối thiểu | 1.5 mm² |
| Tiết diện dây, dây cứng, tối đa | 35 mm² |
| Tiết diện kết nối dây, dây nhiều sợi, tối thiểu | 1.5 mm² |
| Tiết diện kết nối dây, dây nhiều sợi, tối đa | 35 mm² |
| Tiết diện dây dẫn, dây mềm có đầu cos (DIN 46228-1), tối thiểu | 1.5 mm² |
| Tiết diện dây dẫn, dây mềm có đầu cos (DIN 46228-1), tối đa | 25 mm² |
| Tiết diện kết nối, dây bện, tối thiểu | 1.5 mm² |
| Tiết diện kết nối, dây bện, tối đa | 35 mm² |
| Số cực | 3 |
| Cấp bảo vệ | IP20 |
| Màu sắc | Đen; cam |
| Dòng phóng điện Imax (8/20 µs) dây-PE | 40 kA |
| Phối hợp năng lượng (≤10 m) | Loại I; Loại II; Loại III |
| Bảo vệ bằng cầu chì | Không |
| Dòng điện rò (điện áp định mức) | 30 µA |
| Dòng thử nghiệm sét Iimp (10/350 µs) | 6.25 kA |
| Điện áp liên tục tối đa, Uc (DC) | 600 V |
| Số cực | 3 |
| Điện áp định mức (DC) | 600 V |
| Thời gian đáp ứng / thời gian phục hồi | ≤ 25 ns |
| Tiếp điểm tín hiệu | 250 V 1A 1CO |
| Loại SPD | T1; T2 |
| Tiêu chuẩn | EN 61643-31; EN 50539-11 |
| Loại điện áp | DC |
| Có tích hợp cầu chì dự phòng | Không |
| Dòng phóng điện In (8/20 µs) | 20 kA |
| Dòng thử nghiệm sét Iimp (10/350 µs) | 6.25 kA |
| Độ cao vận hành trong hệ thống PV nối đất | ≤ 2000 m |
| Độ cao vận hành trong hệ thống PV không nối đất | ≤ 4000 m |
| Mức bảo vệ Up (+/- , -/PE , +/PE) | ≤ 2.8 kV |
| Điện áp hệ thống PV (Ucpv), tối đa | 600 V |
| Cấp yêu cầu | Loại I/II |
| Dòng ngắn mạch (ISCPV) | 11,000 A |
| Tiêu chuẩn | EN 61643-31; EN 50539-11 |
| Tổng dòng phóng điện (Itotal) (10/350 µs) | 6.25 kA |
| Tổng dòng phóng điện (Itotal) (8/20 µs) | 50 kA |
| Tiết diện dây kết nối, dây cứng (tiếp điểm cảnh báo từ xa), tối đa | 1.5 mm² |
| Tiết diện dây kết nối, dây cứng (tiếp điểm cảnh báo từ xa), tối thiểu | 0.25 mm² |
| Chiều dài tuốt dây | 12 mm |
| Nhiệt độ lưu trữ | -40 °C...85 °C |
| Nhiệt độ vận hành | -40 °C...85 °C |
| Độ ẩm | 5 - 95% độ ẩm tương đối |
| Chiều sâu | 77.2 mm |
| Chiều sâu (inch) | 3.039 inch |
| Chiều cao | 110 mm |
| Chiều cao (inch) | 4.331 inch |
| Chiều rộng | 54 mm |
| Chiều rộng (inch) | 2.126 inch |
| Kích thước lắp đặt - chiều cao | 75 mm |
| Khối lượng tịnh | 385 g |
>> Download: Data sheet Weidmuller VPU PV I+II 3 R 600 E – 2857040000
Weidmuller 2857040000 có thể được xem xét sử dụng trong các hệ thống điện DC cần giải pháp bảo vệ chống quá điện áp lan truyền. Đặc biệt trong các ứng dụng có yêu cầu phối hợp bảo vệ theo Type I, Type II và Type III.
Trước khi lựa chọn, cần kiểm tra đầy đủ điện áp hệ thống, cấu hình mạch DC, phương án nối PE và các thông số SPD để đảm bảo thiết bị phù hợp với hệ thống thực tế.
